Измерительная технология LiquiSonic® обеспечивает решение для измерения концентрации травильной ванны в режиме онлайн, что облегчает дозирование необходимого количества свежей кислоты. Это обеспечивает постоянное оптимальное качество травильной ванны. При этом исключаются временные задержки, связанные с отбором проб и проведением лабораторных анализов.
Травильные ванны используются не только в процессе горячей прокатки, но и во многих других областях металлообрабатывающей промышленности для удаления, модификации, пассивации или очистки поверхностей определенным образом. Для этого используются травильные растворы, состоящие в основном из минеральных кислот, например, соляной кислоты.
В процессе травления концентрация этих кислот уменьшается, в то время как степень мешающих компонентов, таких как загрязнения и перенос, увеличивается.
Для измерения третичных смесей, помимо датчика звука, можно рассчитать еще одну измеряемую величину. Таким образом, отдельные компоненты, такие как кислота и соли металлов, могут быть определены системой LiquiSonic® отдельно.
Преимущества технологии измерения LiquiSonic®
В процессе травления часто возникают две проблемы:
1. Маринование партии слишком долго, что делает невозможным ее использование.
2. Слишком короткое травление, в результате чего гальванизация становится невозможной.
Что если бы идеальное время травления было известно всегда?
Технология измерения LiquiSonic® позволяет четко дозировать содержание кислоты и соли при контроле травильной ванны. Благодаря непрерывному контролю концентрации травильной ванны можно быстро реагировать на отклонения и автоматически дозировать и пополнять запасы кислоты.

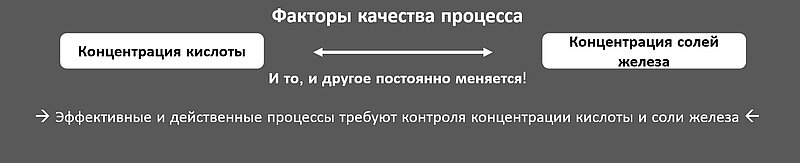

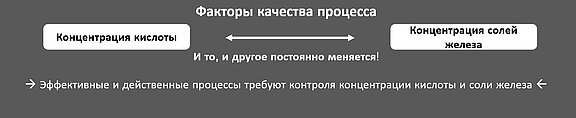

Мониторинг концентрации кислоты и солености
При определении концентрации кислоты в травильной ванне часто используется только один метод измерения. В результате на измеренное значение влияют растворенные соли, и результат измерения фальсифицируется. Для точного контроля обоих компонентов смеси в качестве метода измерения необходимо использовать комбинацию звуковой скорости и электропроводности. Оба измерительных сигнала передаются на контроллер LiquiSonic®. Контроллер оценивает информацию в течение нескольких секунд и показывает на дисплее концентрацию кислоты и соли отдельно. Это четкое определение обеих концентраций позволяет эффективно управлять процессом. Влияние солей теперь не отражается на измерении концентрации кислоты.
Приложение
При травлении с поверхности стали удаляются загрязнения. Однако кислота также воздействует на оксид железа на поверхности металла, и образуются соли железа (например, железа (II)). Поэтому очень важно точно контролировать все важные для процесса параметры, такие как время выдержки, температура и состав ванны. Только таким образом можно экономично и ресурсосберегающе эксплуатировать травильные ванны.
Измерительная система LiquiSonic® позволяет параллельно определять две физические величины, такие как звуковая скорость и электропроводность, и, следовательно, определять концентрацию HCl в травильной ванне, а также содержание железа. Это позволяет отказаться от дорогостоящих лабораторных анализов.
Встроенные датчики LiquiSonic® позволяют пользователю точно контролировать концентрацию процесса в режиме реального времени и автоматизировать управление травильной ванной. Колебания могут быть замечены и исправлены немедленно и очень гибко.

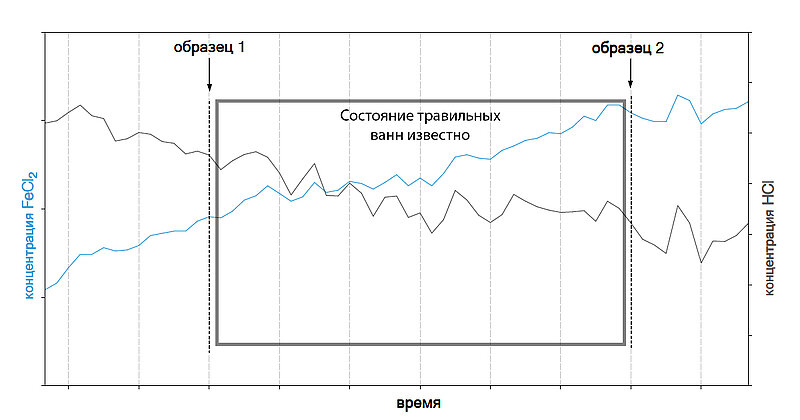

Измерение с помощью LiquiSonic®
С LiquiSonic®, решением от SensoTech, качество продукции повышается, поскольку соответствующие ключевые показатели процесса травления точно известны в любое время.
Измерения проводятся не точечно, как в случае отбора проб, а с интервалом в одну секунду в течение всего процесса. Это означает, что между измерением и результатом нет временной задержки, а значит, на отклонения можно реагировать очень быстро, например, в виде последующего дозирования. Помимо экономии времени, поточное измерение имеет еще одно преимущество: влияние человеческого фактора сводится к минимуму, поскольку измеренные значения необходимо считывать только с дисплея. Дозирование соляной кислоты становится более точным и, следовательно, более эффективным. Это снижает расход кислоты, что в свою очередь снижает затраты. Многократный отбор проб и ожидание результатов измерения концентрации травильной ванны ушли в прошлое.

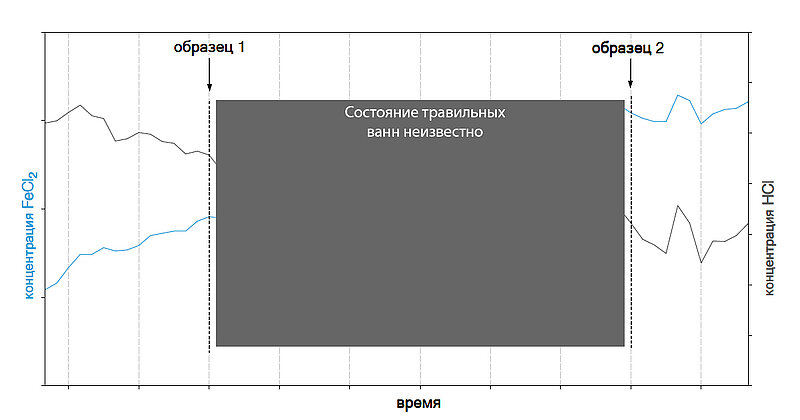

Измерение без LiquiSonic®
Без непрерывного измерения концентрации с помощью LiquiSonic®, доступны только моментальные значения концентрации. В результате состояние травильных ванн недостаточно известно из-за отсутствующих значений. Ручной отбор проб поддерживает ошибки, вызванные человеческой рукой, а временной промежуток между отбором проб и получением результатов делает процесс недостаточно контролируемым. В результате часто возникают дефекты качества или возникает необходимость в новых процессах травления. Это неоправданно отнимает дополнительное время или делает партию непригодной для использования. Без LiquiSonic® происходит пустая трата ресурсов, что дополнительно увеличивает затраты на измерение концентрации.

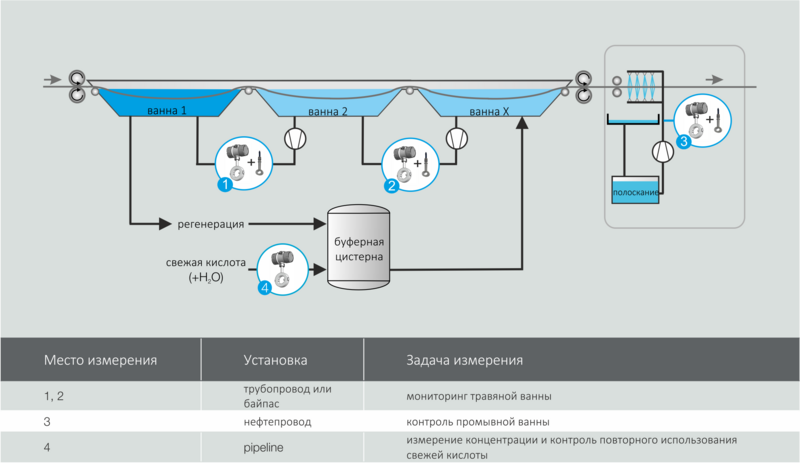

Установка технологии LiquiSonic® в процессе травильной ванны
Анализатор LiquiSonic®устанавливается в транспортные трубопроводы (в основном DN80, 3") или в байпас травильной ванны. Даже для установки в транс-портной линии промывочной ванны или в подаче свежей кислоты SensoTech предлагает проверенные десятилетиями решения.
Прочная конструкция датчика и дополнительные специальные материалы, такие как Halar или PFA, способствуют длительному сроку службы. Установка датчика LiquiSonic® фланцевого типа DN80 и соответствующего датчика проводимости в трубопроводной системе DN80 упрощается благодаря использованию монтажного адаптера DN80. Общая длина измерительного расстояния может быть сокращена с помощью адаптера до 0,70 м.
Типичный диапазон измерения:
концентрация свободной HCl: 0 - 120 г/л; 180 - 250 г/л
диапазон концентрации Fe: 20 - 140 г/л
диапазон температур: 60 - 95 °C (140 - 200 °F)
Клиентская ценность
Анализатор LiquiSonic® обеспечивает точное измерение концентрации в ванне с мониторингом в реальном времени и постоянной регистрацией данных. Это позволяет автоматически контролировать процесс в оптимальном диапазоне концентраций со стабильными, достаточными результатами травления. LiquiSonic® используется для предотвращения недо- или передозировки HCl. LiquiSonic® сокращает объем лабораторных измерений и заменяет трудоемкий процесс отбора проб:
- экономия времени: 1 ч в день
LiquiSonic® экономит затраты за счет снижения расхода соляной кислоты.
