气体洗涤器控制

同时监测洗涤液和盐类的浓度


在大量的工业生产过程中,都会有对环境有害的、有腐蚀性或有毒的气体。为了保护人类和环境,这些气体需要受到严格的监控,特别是使用气体洗涤器时,必须达到一定的净化标准。

在各种(化学)制造过程中,对环境有害或有毒的气体不是原料,就是副产品。

气体洗涤器在全球范围内被用于转换这些气体,或者在紧急情况下消除对人和环境的风险(应急气体洗涤器),或者从不废气中清洁工艺气体,以便进一步处理(例如:Benfield工艺气体洗涤器)。

在这一过程中,使用洗涤液(如烧碱)将待清洁的气体转化为无害成分,使其不再对环境或工艺过程构成危险。转化的产物通常是水和盐,它们易于处理,以便后续处理。许多气体洗涤器使用烧碱(NaOH)作为洗涤液。为了达到最佳的洗涤效果,需要对烧碱进行精确监测。LiquiSonic®测量系统是这种监测的理想选择。











挑战 - 测量洗涤液的浓度或密度。

保护员工

  • 避免不必要的危险工艺步骤
  • 避免事故、风险
  • 安全设计流程

保护环境

  • 防止环境破坏
  • 法律规定
  • 减少污染

实现财务目标

  • 避免昂贵的工艺
  • 高效利用资源
  • 避免经济处罚


在有效使用洗涤液的同时,确保有毒成分的完全转化,往往是工艺工程师面临的一个挑战。气体洗涤器的有效性取决于洗涤液(如烧碱)的准确剂量。通常可以使用各种测量方法来监测浓度,但往往结果不充分。对于洗涤液的控制,有一些方法是经常使用的,但是,这些方法在实践中有很大的弱点。

通过pH值测量控制

由于侵蚀性的测量条件,在线式pH探头的使用寿命非常有限,往往需要定期维护。此外,由于没有对漂洗液和盐类的选择性浓度指示,用户还需要考虑如何解释pH值结果。即使腐蚀性浓度过低,也存在着测量的pH值使用户产生不安全感的风险。此外,通过这种测量方式,所测得的盐类浓度的变化是未知的。

漂洗液控制的电导率

在线电导率测量仪也有类似的问题:物理量(电导率)同时受到冲洗液本身和生成的盐分的影响。不能将这两部分分开考虑。为了确定准确的浓度,通常需要采样并进行实验室测量,如耗时且成本高昂的滴定法。因此,只有在非常困难的情况下才可能准确测定洗涤液的浓度。

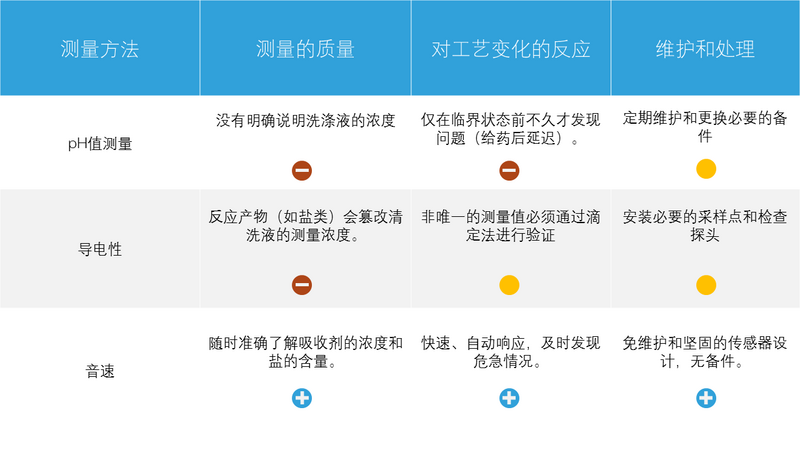

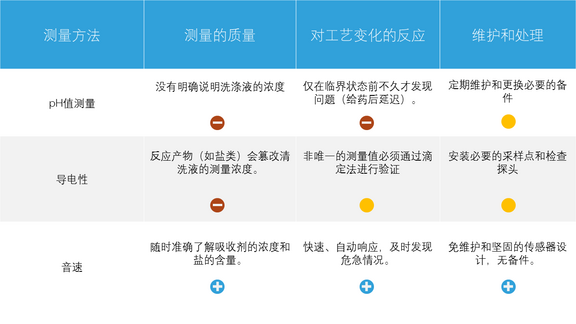

典型的测量方法比较

精确测定在线洗涤液的密度和浓度。

为了准确测定洗涤液和盐类的浓度,必须结合两种测量方法。只有使用结合了声速和电导率的测量仪器,才能可靠、准确地分析烧碱和氯化钠等多组分混合物。

通过将声速和电导率两个物理量结合在一起,由于两者对工艺液体中浓度含量的变化有不同的反应。由此,两种浓度都可以准确地确定,并可以优化调整洗涤过程。

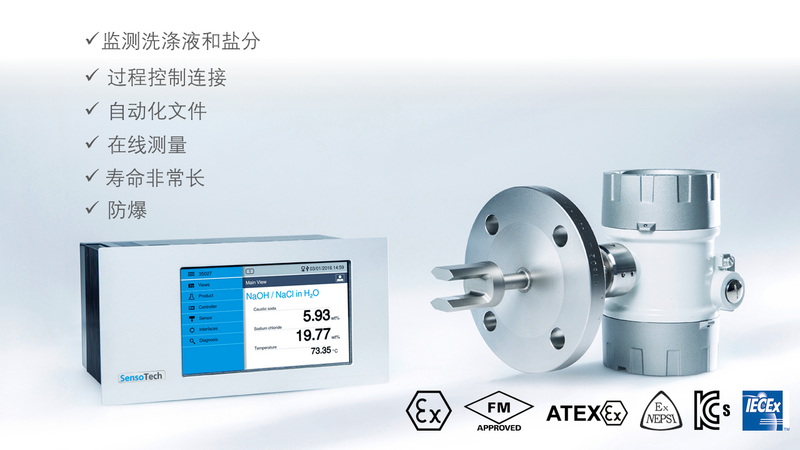

监测气体洗涤器的客户收益

对于洗涤液的浓度测定,LiquiSonic®以其坚固的传感器设计而令人信服,无需磨损件和维护。该测量系统是即插即用的配置,以其高精度的测量结果和较长的工艺寿命深得全球客户的信任。

精确的浓度测定可有效防止剂量不足,并能对工艺干扰作出最快的反应。例如,通过氢氧化钠溶液的自动和快速计量,可防止诸如氯气泄漏等事故的发生。全面的诊断工具和数据记录是HSE管理的重要工具。

使用LiquiSonic®进行在线测量,取代了采样和耗时的实验室测量,并将材料成本降至最低


气体洗涤过程中的LiquiSonic®
(例如:光气洗涤器)。

许多塑料生产工艺中都使用光气作为原料。在紧急情况下,多余的气体被送入应急洗涤器,在那里用氢氧化钠溶液进行中和,生成氯化钠(NaCl)和碳酸钠(Na2CO3)。为了使所有的光气被吸收,烧碱的浓度必须保持在最大吸收范围内。

为此,必须监测氢氧化钠和盐类化合物的浓度。如果烧碱的浓度过低,则说明光气不能被充分吸收,这是一个安全关键事故。需要重新加料。

如果溶液中盐的浓度过高,则要避免结晶。需要精确的在线测量和实时数据。

LiquiSonic®可以简易实现精确的在线测量和自动后加料。








测量技术的安装

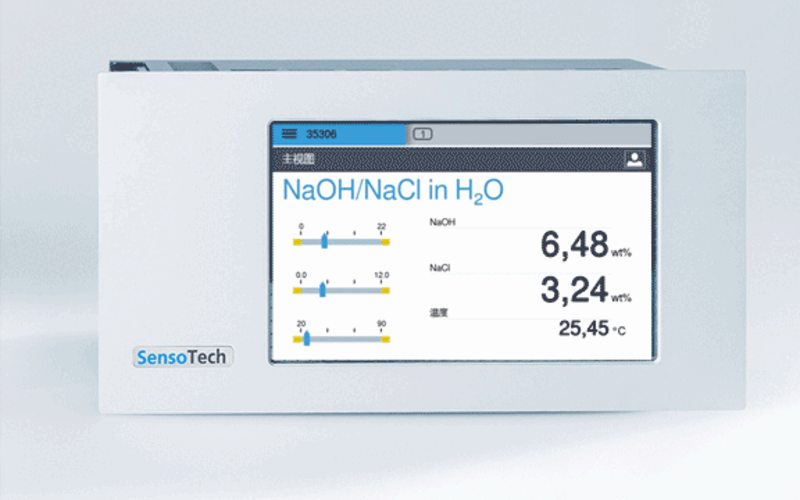

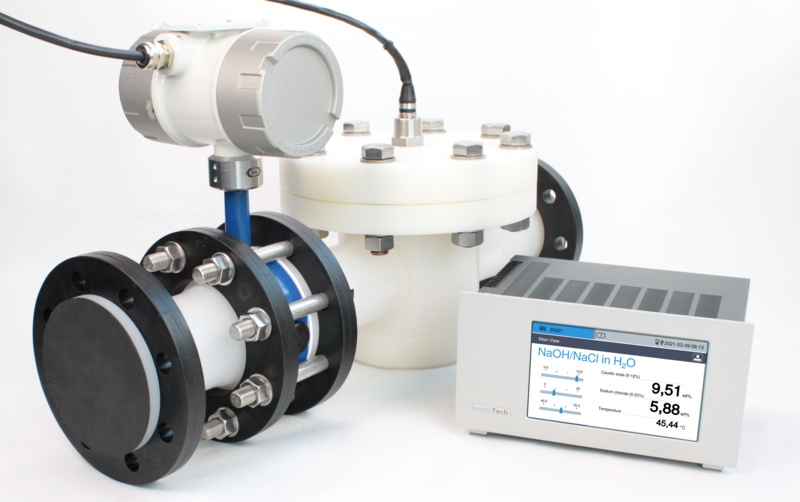

LiquiSonic®管道和浸入式传感器可以简易直接安装在主管道上。不需要额外的旁路。通常的安装点是在循环回路中。LiquiSonic®控制器40连接到LiquiSonic®传感器以及第二个物理量(电导率)的测量单元。实时测量值可以通过各种接口--如Profibus DP或Modbus TCP--传输到工艺过程控制系统。

典型的测量范围。

  • 浓度范围 NaOH:5-20 m%。
  • 浓度范围Na2CO3:5-15m%。
  • 温度范围:30至60℃。
