Сушка хлорного газа

Die ЛикиСоник® Измерительная техника используется в различных процессах и производственных потоках для обнаружения концентрации, что позволяет оптимизировать качество и производительность. Другое применение измерительной техники находится в последующем процессе сушки хлорного газа. Хлорный газ должен быть освобожден от своих водяных компонентов, иначе образуется хлоргидрат, и поведение коррозии при влажности выше 30 ppm постоянно увеличивается.

Преимущество скорости звука по сравнению с проводимостью и плотностью

Применение

Процесс сушки хлорного газа основан на пропускании газа через абсорбционные башни (скрубберы), в которых водяные компоненты в хлорном газе связываются концентрированной серной кислотой (H2SO4) химически связываются. Серная кислота используется в качестве сушильного агента, так как она обладает гигроскопическими свойствами, то есть сильным притяжением к воде.

Влажный хлор проходит через несколько скрубберов во время сушки, при этом концентрация H2SO4 увеличивается от скруббера к скрубберу. Чем выше концентрация H2SO4- концентрирован, тем выше эффективность поглощения (или эффективность сушки). В этом отношении в последнем скруббере находится высококонцентрированная H2SO4 (90 – 96 %), da die Wasseranteile im Chlorgas auf wenige ppm (< 30) reduziert werden. Durch die Entziehung der Wasseranteile im Chlorgas, kommt es zu einer Verdünnung der Schwefelsäure in den Scrubbern. Die verdünnte H2SO4 передается в предыдущие скрубберы с меньшими концентрациями H2SO4 Концентрации.

Эффективность этого процесса сушки значительно влияет на производительность и качество газа. Поэтому надежное измерение концентрации серной кислоты имеет особое значение.
Измерительная система ЛикиСоник® 30 позволяет измерять концентрацию серной кислоты с помощью скорости звука, а также обеспечивает высокоточность измерения температуры. Благодаря inline анализу концентрации с ЛикиСоник® Датчики процесс сушки хлорного газа может анализироваться круглосуточно и гарантирует точный анализ концентрации серной кислоты в реальном времени. Благодаря точному контролю концентрации серной кислоты в соответствующих абсорбционных башнях с помощью измерительной системы ЛикиСоник® 30 желаемая эффективность сушки хлорного газа обеспечивается в любое время.

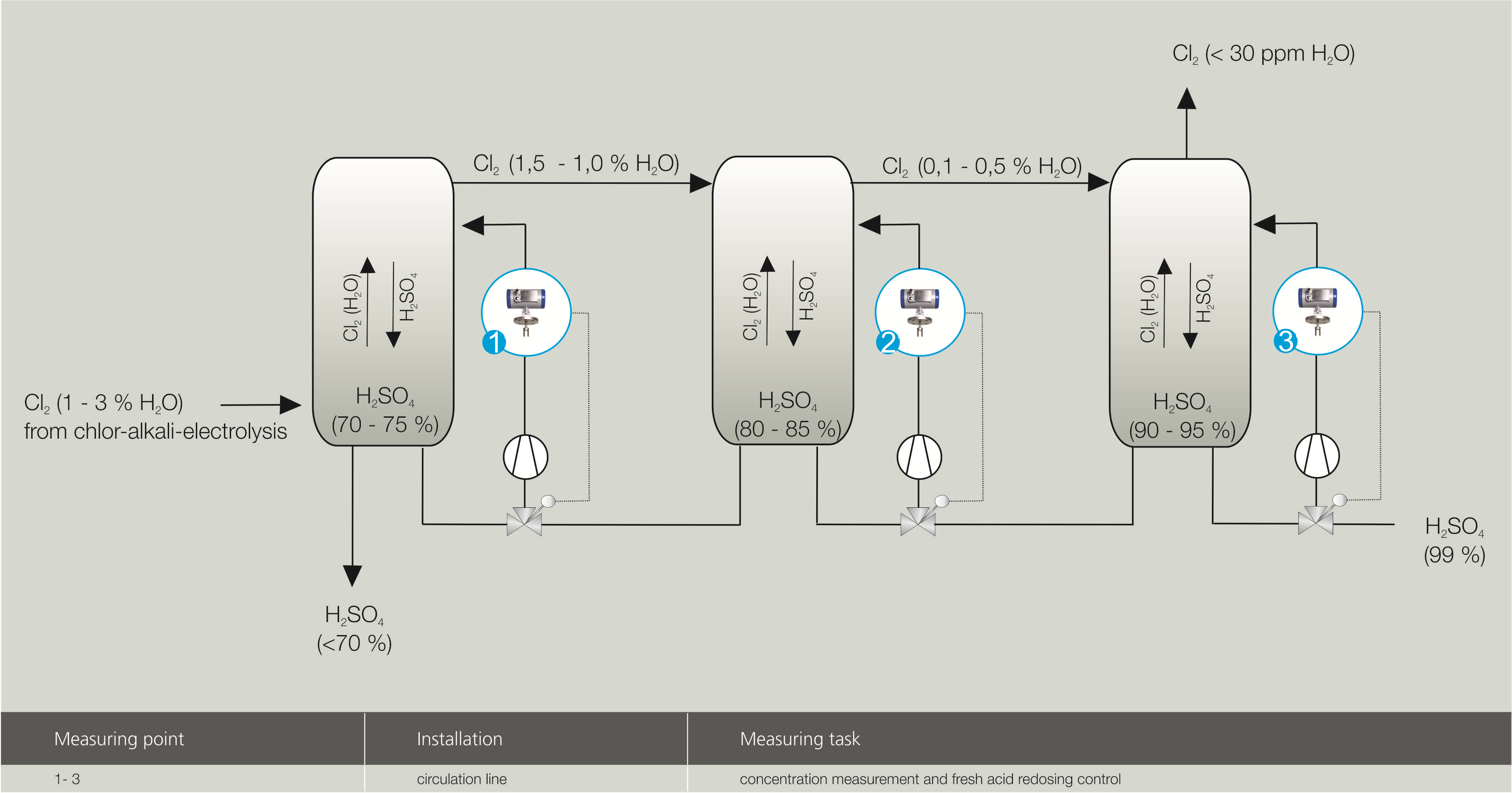

G1953

Установка

Установка датчиков осуществляется в транспортных трубопроводах DN80 абсорбционных башен.

Диапазон концентрации H2SO4: 70 м% до 100 м%
Температурный диапазон H2SO4: от 20 °C до 60 °C

При использовании в серной кислоте жидкостные части датчика изготовлены из HC2000.

Польза для клиента

ЛикиСоник®позволяет снизить затраты на лабораторные исследования за счет устранения необходимости ручного отбора проб:

  • Временные затраты: 3 часа в день

Окупаемость: около 7 месяцев

Чтобы защитить элементы установки от коррозии, содержание воды в хлорном газе должно быть менее 30 ppm. Благодаря непрерывному контролю серной кислоты в соответствующих скрубберах можно обеспечить требуемую чистоту хлорного газа (меньше 30 ppm H20) может быть обеспечена.

Хлор является одним из важнейших основных химических веществ и относится к наиболее производимым химическим веществам в мире. Хлор в промышленных масштабах получают методом хлор-щелочного электролиза. Исходным веществом для электролиза является водный раствор хлорида натрия (NaCl). Побочными продуктами являются водород и каустическая сода, которые также перерабатываются химической промышленностью в больших количествах. В хлор-щелочном процессе используются различные электролитические методы, при этом диафрагменный, мембранный или амальгамный метод являютсянаиболее распространенными производственными технологиями.
