Помимо использования в фармацевтической и пищевой промышленности, нефть в основном используется как источник энергии и в химической промышленности. Здесь она является одним из важнейших сырьевых материалов, например, в производстве базовых химикатов, пластмасс и моющих средств.
Добытая сырая нефть представляет собой смесь нефти, природного газа, соленой воды и примесей и не может быть сразу обработана. Сначала проводится подготовка, чтобы она достигла необходимого качества для дальнейшей переработки на нефтеперерабатывающем заводе. Очистка происходит в специальных установках разделения в несколько этапов. На первом этапе очистки удаляется сопутствующий газ, за которым следует отделение соленой воды от нефти.
Фазовое разделение с помощью LiquiSonic® Измерение скорости звука
Применение
Удаление сопутствующего газа нефти происходит в газоотделителе (сепараторе) путем завихрения смеси при повышенном давлении (конденсация). Газ выходит и собирается отдельно для дальнейшей переработки. Кроме того, в сепараторе можно определить концентрацию эмульсии нефть-соленая вода с помощью LiquiSonic®определяется.
Эмульсия нефть-соленая вода затем поступает в отдельный резервуар для сырой нефти. Из-за разницы в плотности между нефтью и соленой водой две фазы могут быть разделены. Соленая вода, плавающая под нефтью, откачивается. Разделение соленой воды и нефти может контролироваться с помощью LiquiSonic® Измерительная техника контролируется. При этом измеряются характерные скорости звука каждой из фаз и оцениваются на контроллере. Это позволяет осуществлять фазовое разделение за считанные секунды.
Установка

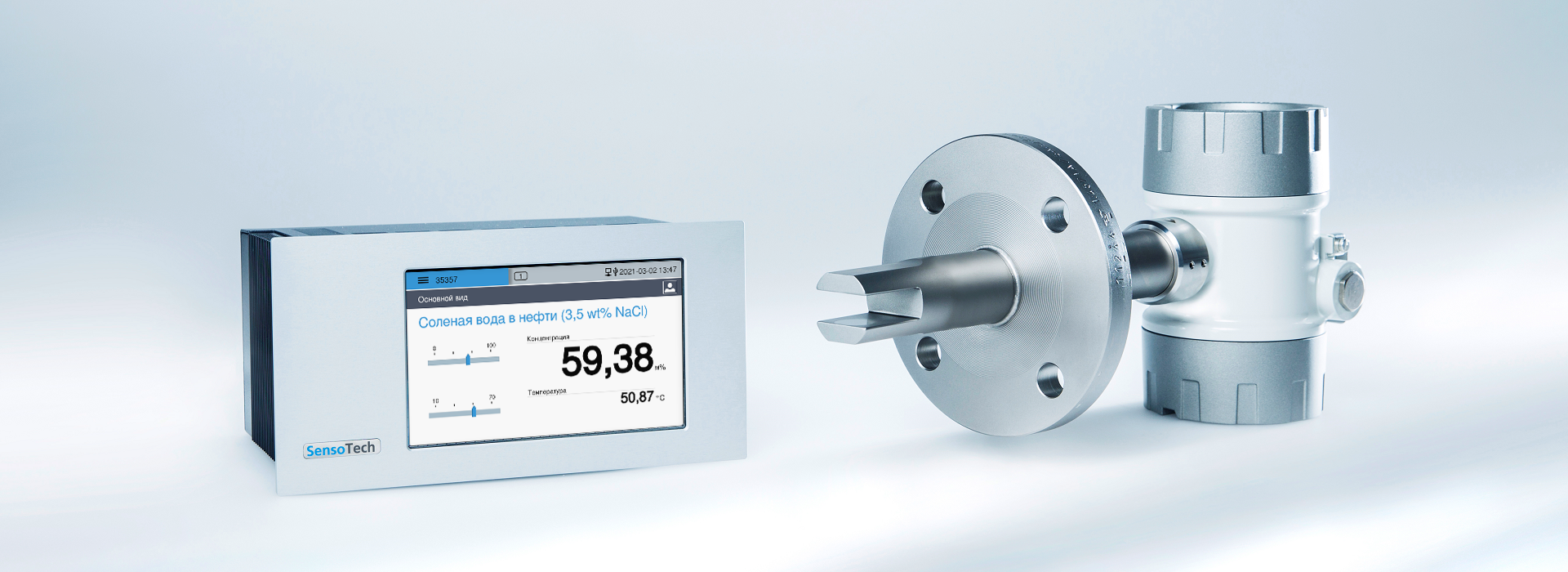

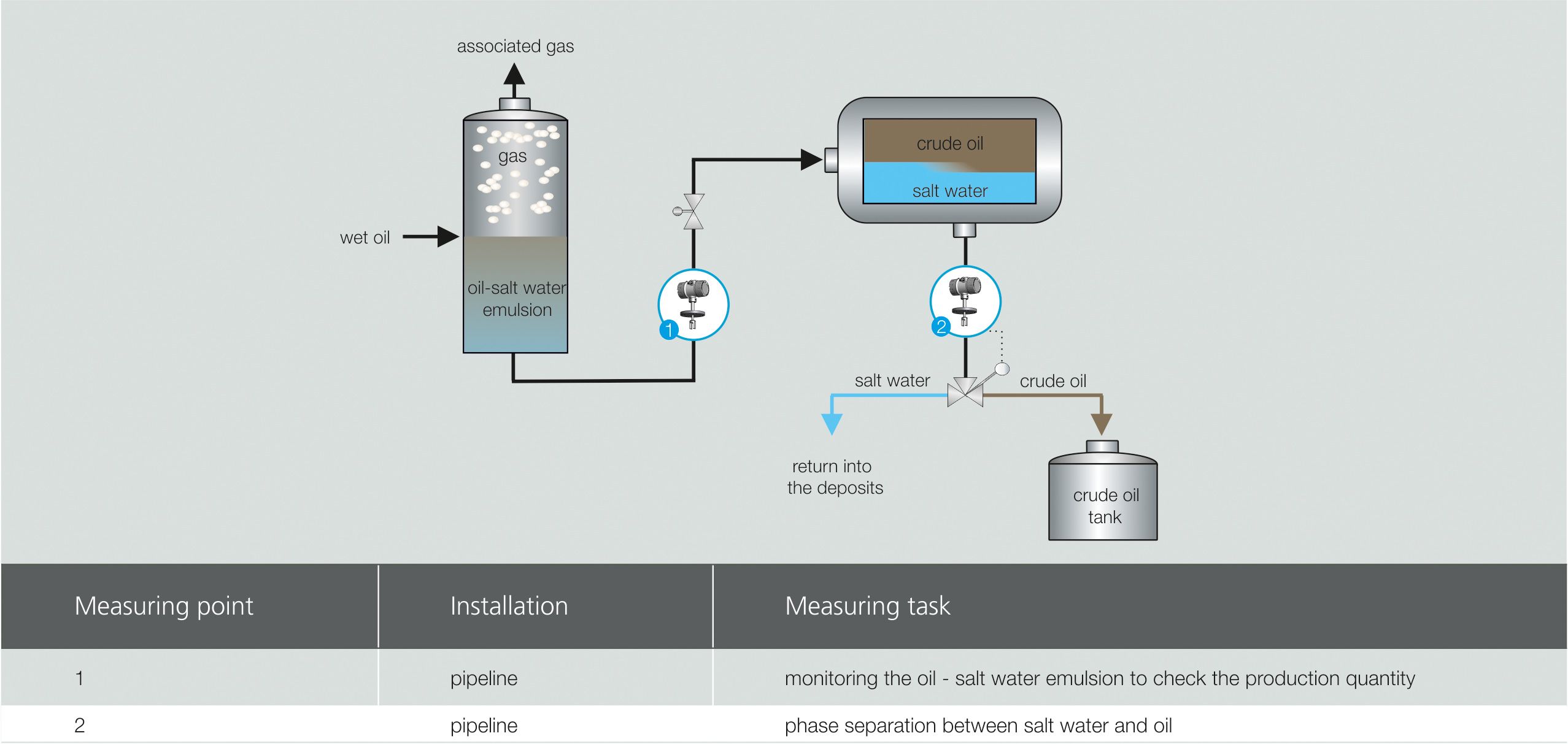

Это LiquiSonic® датчики могут быть легко установлены в транспортной линии после газоотделения. Еще одна возможность установки находится на выпуске резервуара для сырой нефти. Здесь предлагается донный выпускной клапан с интегрированным LiquiSonic® датчиком для быстрого фазового разделения без мертвого пространства. Этот LiquiSonic® Controller 30 может быть подключен до 4 датчиков. Таким образом, возможно контролировать процесс в нескольких точках измерения.
- Измерение концентрации эмульсии нефти и соленой воды в газоотделителе
- Распознавание и разделение фаз
Типичный диапазон измерения:
Диапазон концентрации нефти: 0 до 100 м%
Диапазон температур: 10 до 70 °C
Польза для клиента
Это LiquiSonic® Измерительная техника гарантирует в любое время точное распознавание различных фаз (нефть / вода) с чрезвычайно быстрой реакцией менее 1 секунды. Это обеспечивает необходимое качество для последующей переработки на нефтеперерабатывающем заводе. Благодаря точному отделению соленой воды, происходит увеличение добычи нефти.
Кроме того, ожидаемое количество продукта может быть определено по значению концентрации эмульсии нефти и соленой воды в газоотделителе.
Одним из первых этапов добычи нефти является разделение попутного нефтяного газа и соленой пластовой воды из добываемой сырой нефти.
