Основы кристаллизации

Для определения параметров кристаллизации и управления процессами кристаллизации используется измерение скорости звука. С помощью этого метода измерения можно определить точку нуклеации и насыщения, а также метастабильную область. В процессе кристаллизации можно измерить разницу до насыщения (степень насыщения), степень пересыщения или содержание кристаллов, и использовать эти данные в качестве управляющей величины для целенаправленного воздействия на кристаллизацию.

Температура, при которой раствор становится насыщенным, называетсянасыщенной температурой. Если температура повышается, можно растворить больше вещества (кроме случаев отрицательной растворимости). Соответственно, концентрация насыщения увеличивается.

Если концентрация меньше концентрации насыщения, это называется ненасыщенным раствором.

При постоянной температуре действует:

Если температура ненасыщенного раствора понижается, то во многих растворах она может быть охлаждена до более низкого значения, чем температура насыщения, без кристаллизации твердого вещества. Тогда раствор становится перенасыщенным. При дальнейшем охлаждении при определенной температуре, температуре зародышеобразования, происходит спонтанное образование зародышей или кристаллов (нуклеация).
При нагревании суспензии кристаллы снова растворяются. При достижении температуры насыщения все кристаллы растворяются. Температура насыщения обычно выше температуры зародышеобразования.

Перенасыщенная область между температурой насыщения и температурой зародышеобразования называется метастабильной областью. Используя ЛиквиСоник^® системы в кристаллизационных процессах, пользователи получают следующие преимущества:

• улучшенное использование установки благодаря
  • непрерывному отображению недонасыщения и перенасыщения
  • управлению процессом через параметры кристаллизации
  • предотвращению спонтанного зародышеобразования
• экономии энергии благодаря
  • быстрому управлению желаемым моментом инокуляции
  • непрерывному определению содержания кристаллов
  • оптимальному достижению конечной точки процесса
• экономии сырья благодаря
  • оптимальной настройке желаемого качества продукта
  • воспроизводимому достижению момента инокуляции

Процессы

Посредством непрерывного измерения скорости звука с помощью ЛиквиСоник^® измерительной техники можно контролировать процессы кристаллизации как в непрерывном, так и в пакетном процессе. При нарушениях или отклонениях от идеального хода процесса можно немедленно принять меры для достижения желаемого качества продукта. Следующая иллюстрация содержит анализ трех различных серийных процессов в отношении температуры, скорости звука и стандартного отклонения.

В большинстве случаев предварительное исследование определяет характерную полосу процесса, что приводит к оптимальному ходу реакции и, следовательно, к желаемым свойствам конечного продукта.

Незначительные отклонения от идеального процесса предоставляются оператору или процессу управления через типичные аналоговые или цифровые интерфейсы, чтобы, например, с помощью регулирования температуры вернуть кристаллизацию в идеальный процесс.

Статистическая оценка нескольких звуковых измерений в секунду

Приложения

Параметры кристаллизации

Для регистрации параметров, важных для процесса, во время охлаждения и нагрева раствора измеряются скорость звука и температура. Представление скорости звука как функции температуры позволяет непосредственно определить важные параметры кристаллизации, такие как температура насыщения, температура зародышеобразования и положение в метастабильной области. Следующий рисунок описывает характеристику кристаллизации 42,6 м% сульфата аммония во время нагрева и охлаждения при различныхтемпературных режимах.

На рисунке объясняется определение параметров кристаллизации: при медленном охлаждении раствора скорость звука изменяется с определенным температурным коэффициентом. Начиная с определенной температуры скорость звука начинает изменяться сильнее из-за образования кристаллов и снижения пересыщения. Эта температура является температурой зародышеобразования. Затем, при повторном нагреве раствора, она показывает другую зависимость скорости звука, чем при охлаждении. При температуре насыщенияобе кривые снова пересекаются.

Следовательно, скорость звука позволяет определить метастабильную область и кривую растворимости. Метастабильная область зависит от химического состава раствора и скорости охлаждения. С помощью скорости звука как функции температуры можно определить метастабильную область любого раствора.

Процесс кристаллизации в сульфате аммония при концентрации 42,6 м%

Степень насыщения

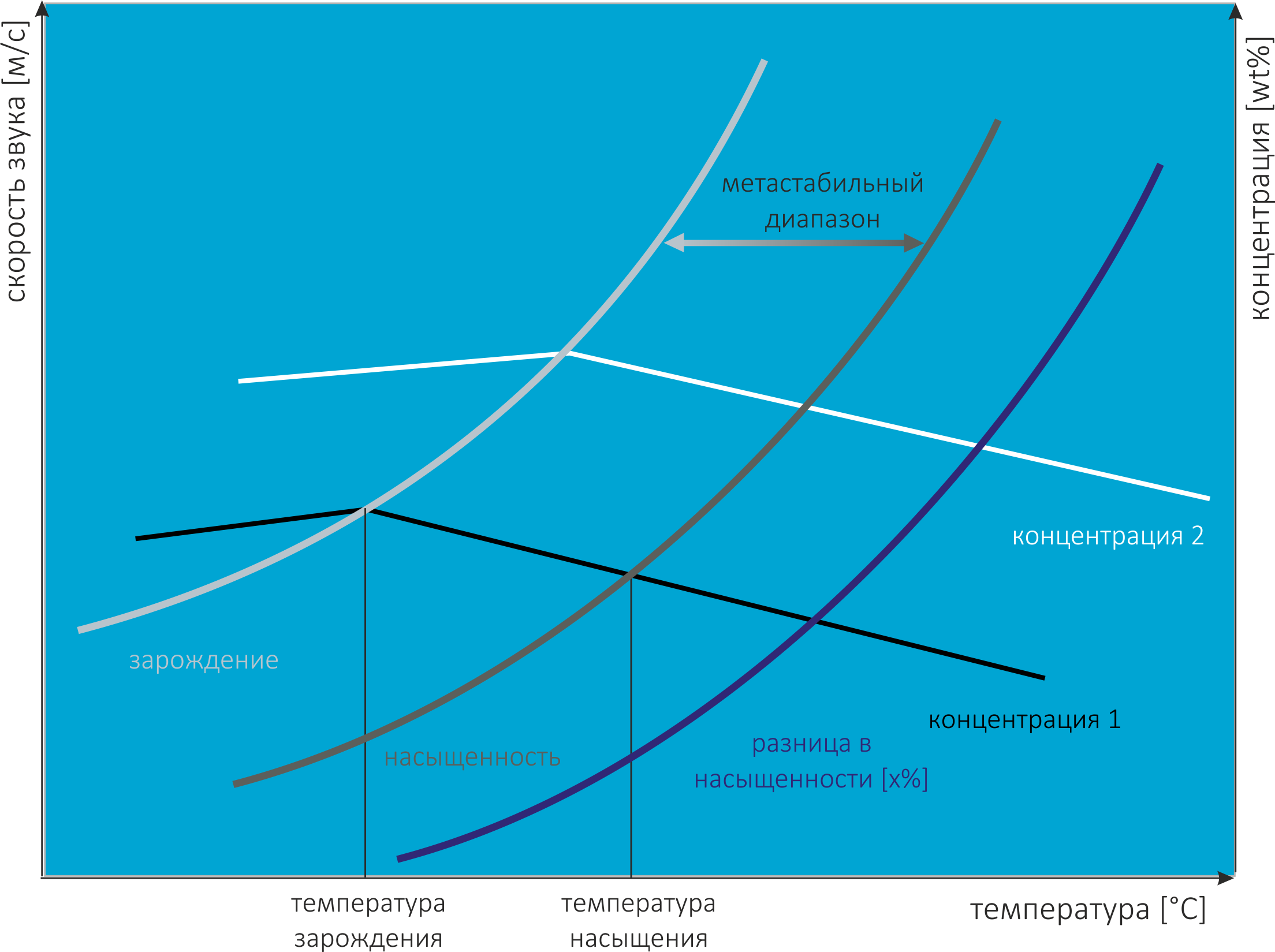

Онлайн-измерение степени насыщения основано на изменяющихся концентрациях насыщения при различных температурах. Следующий рисунок демонстрирует пример поведения насыщения в крупномасштабном процессе кристаллизации.

С помощью измерения скорости звука и температуры определяется текущая концентрация. Кроме того, разница с насыщением (степень насыщения) может быть предоставлена для последующего управления процессом по мере необходимости. С этой информацией можно оптимально настроить процесс на кривую насыщения по температуре процесса. Это приводит к экономии времени и энергии. Даже при колебаниях концентрации в исходном растворе процесс управляется воспроизводимо.

На линии зародышеобразования происходит спонтанное образование зародышей. Область между насыщением и зародышеобразованием называется метастабильной (пересыщенной) областью. Пересыщение служит индикатором для идеального времени введения при управляемом зародышеобразовании.

Sättigung in Abhängigkeit von Konzentration, Temperatur & Schallgeschwindigkeit

Пересыщение

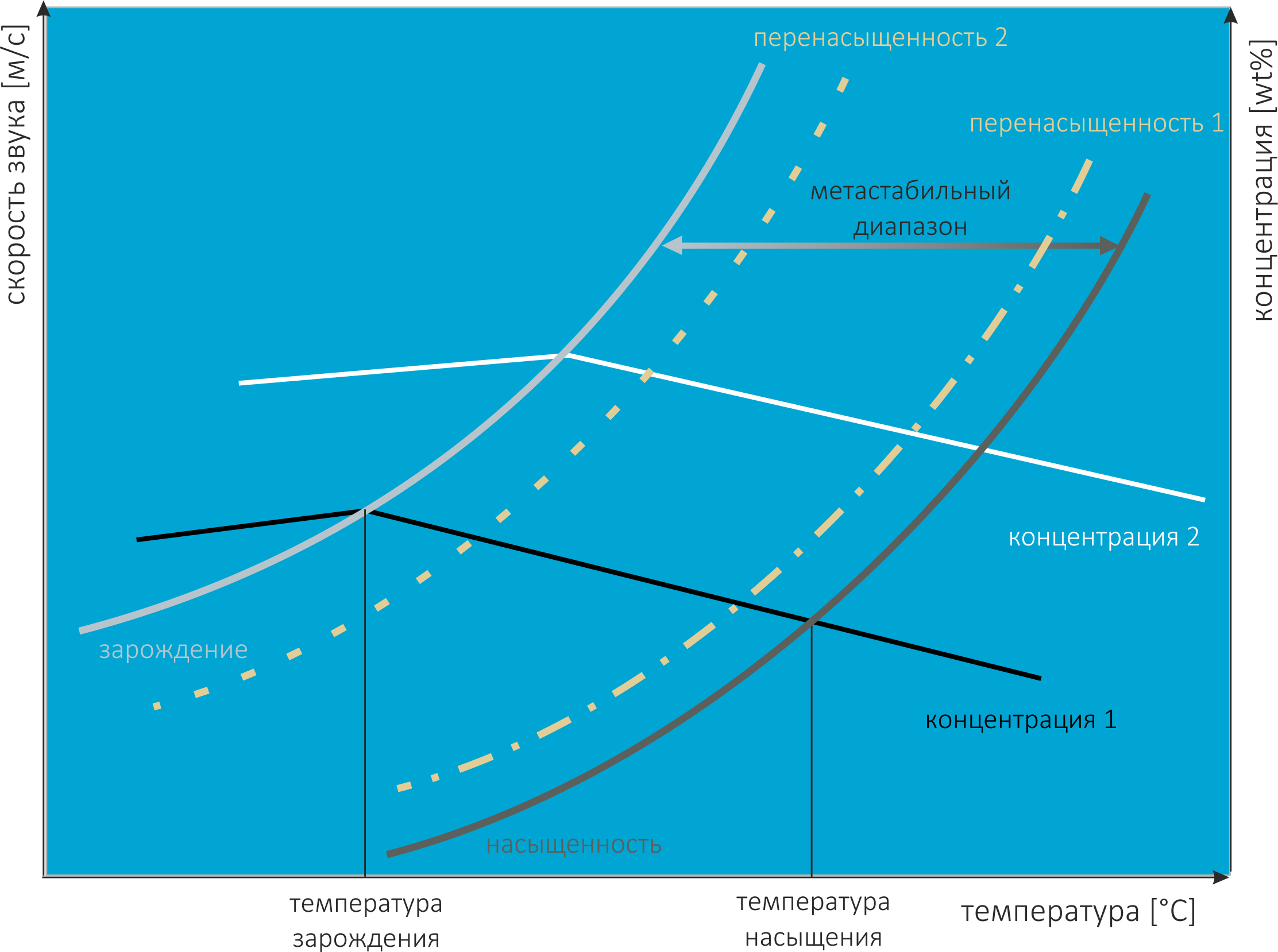

С помощью скорости звука как функции температуры также можно определить степень пересыщения. Как видно на следующем рисунке, степень пересыщения отражает точку в метастабильной области. Чем ближе эта точка к линии нуклеации, тем выше степень пересыщения.

При приближении к верхней границе метастабильной области (пересыщение 2) возрастает риск спонтанного образования слишком мелкого конечного продукта. Если кристаллизация происходит слишком близко к кривой насыщения (пересыщение 1), образуются только очень редкие и крупные кристаллы.

Во время кристаллизации пересыщение раствора изменяется из-за роста кристаллов. При росте степень пересыщения уменьшается. Если температура маточного раствора снижается или растворитель испаряется, пересыщение снова увеличивается.

Измеряя скорость звука и температуру в маточном растворе во время кристаллизации, процесс кристаллизации можно оптимально вести в метастабильной области. Это позволяет напрямую влиять на рост и, следовательно, на морфологию кристаллов.

Пересыщение в зависимости от концентрации, температуры и скорости звука

Уменьшение пересыщения и кинетика роста кристаллов

Степень уменьшения пересыщения во время кристаллизации может быть представлена как функция времени (кривая уменьшения пересыщения). На следующем рисунке показаны различные кинетики роста, обнаруженные через уменьшение скорости звука и пересыщения.

Показано, что временное изменение скорости звука во время кристаллизации имеет такое же поведение, как и известные кривые уменьшения пересыщения. На рисунке кривая уменьшения пересыщения рассчитывается из скорости звука и сравнивается с химическим анализом по Таваре и Чиватте.

Из кривой уменьшения пересыщения можно определить кинетику роста кристаллов. Это показывает, с какой скоростью кристаллы растут в маточном растворе, и является важной величиной для проектирования и размерения кристаллизаторов.

Благодаря связи между пересыщением и скоростью звука можно напрямую измерить кривую уменьшения пересыщения.

Уменьшение пересыщения как функция времени

Содержание кристаллов

Каждая суспензия характеризуется изменением скорости звука, зависящим от температуры и концентрации. Соответствующие поля характеристик также находятся в ЛиквиСоник^® Система сохранены, что позволяет проводить прямое инлайн-измерение концентрации твердых веществ или содержания кристаллов или содержания TS.

При непрерывных процессах кристаллизации контроль и регулирование разделения возможны путем определения содержания кристаллов. В пакетных процессах можно определить и контролировать конечную точку кристаллизации и рост кристаллов.

Зависимость скорости звука от концентрации NaCl в воде, 25 °C
