При производстве фотоэлектрических ячеек монокристаллический или мультикристаллический кремний перерабатывается в блоки. Из этих блоков, также называемых слитками, с помощью проволочных пил изготавливаются пластины нужной толщины. В процессе пиления на поверхности пластин возникают повреждения и остатки из-за механического воздействия. Эти повреждения и остатки должны быть удалены перед дальнейшей обработкой с помощью травления и текстурирования, так как поврежденный слой содержит большое количество механически индуцированных кристаллических дефектов, и этосокращает срок службы солнечного элемента.
Текстурирование поверхности пластины также создает шероховатую, структурно оптимизированную поверхность, которая поглощает больше света и, следовательно, значительно влияет на эффективность последующей ячейки. В зависимости от метода и типа пластины выполняется кислотное или щелочное травление с использованием натриевой или калиевой щелочи или азотной, серной, а также плавиковой кислоты. Затем следует нейтрализация и удаление любых остатков.
ЛикиСоник® Измерение скорости звука в калиевой щелочи
Применение
Пластины очищаются в щелочных или кислотных травильных ваннах, освобождаются от повреждений пилением и текстурируются. Щелочные травильные растворы, такие как KOH, NaOH или TMAH, используются для анизотропного травления кремния, в то время как кислотные травильные растворы, такие как HF и HNO3, используются при изотропном травлении. Текстурные ванны оптимизируют структуру поверхности пластины, создавая своего рода световую ловушку и увеличивая способность поглощать энергию. Во время процесса глубина травления или удаление материала контролируется концентрацией ванны и временем пребывания.
Из-за потребления и выброса во время текстурирования кислотные или щелочные травильные растворы, а также вода должны постоянно контролироваться и при необходимости дозироваться. С помощью ЛикиСоник® встроенная измерительная техника может быть определена текущая концентрация травильной ванны и дозирование может быть управляемо через систему управления. Это гарантирует устойчиво стабильное качество продукции.
Установка

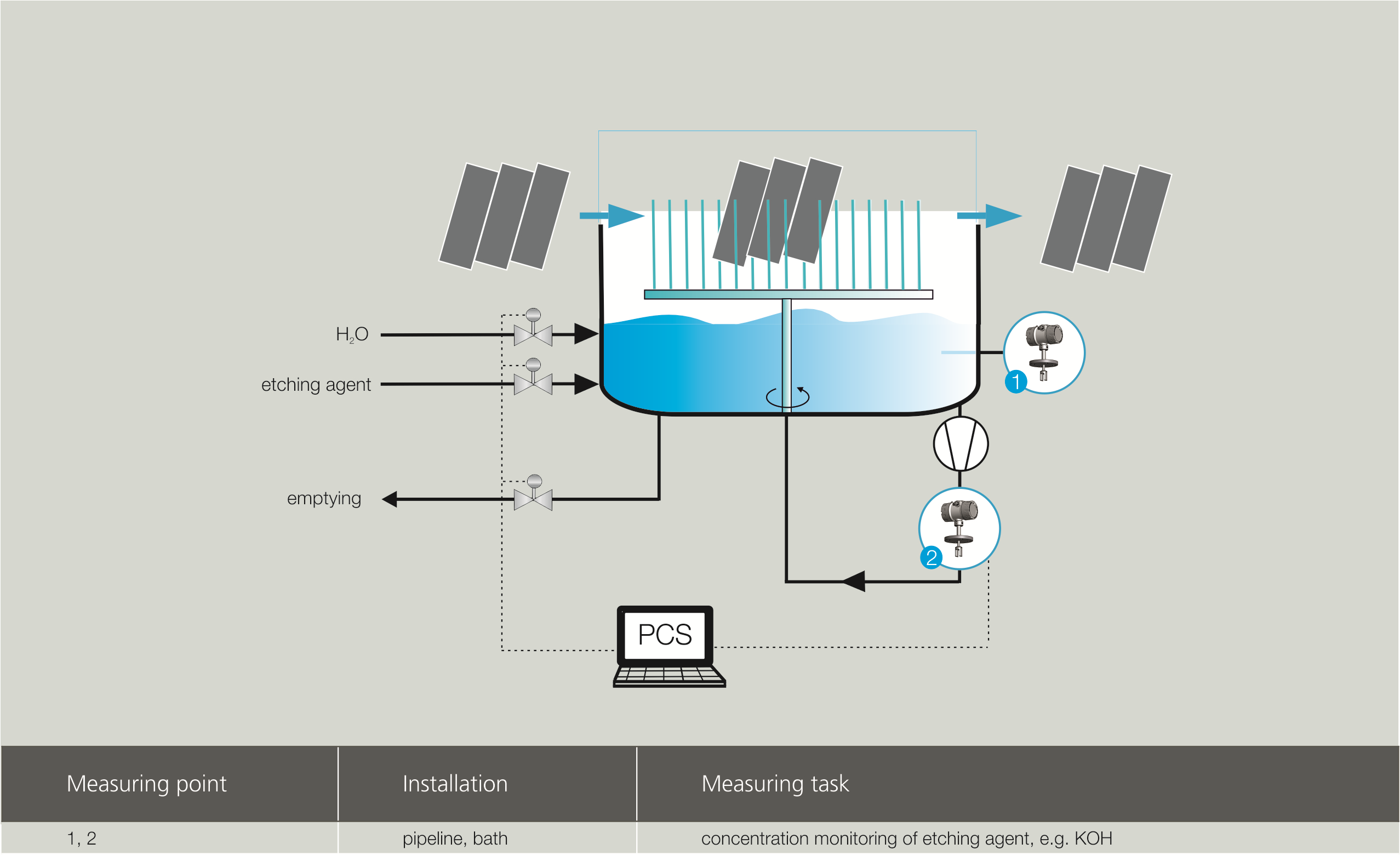

Эти ЛикиСоник® погружные датчики могут быть легко установлены в трубопроводах циркуляционного потока ванны или непосредственно в текстурную ванну. ЛикиСоник® Контроллер 30 может быть подключен к 4 датчикам. Это позволяет одновременно контролировать несколько точек измерения.
Типичный диапазон измерений:
Диапазон концентрации KOH: 0 до 55 м% | Диапазон температуры: 80 до 120 °C
Польза для клиента
Прочная конструкция датчика и выбор специальных материалов, таких как Halar или PFA, обеспечивают длительное время работы системы. ЛикиСоник®сокращает трудоемкие лабораторные измерения:
- Затраты времени: 1 час в день
Избегая передозировки и недозировки, также достигается экономия материальных затрат.
ЛикиСоник® обеспечивает точный анализ концентрации травильной ванны с постоянной записью данных. Это позволяет контролировать дозировку травильного раствора, чтобы поддерживать ванну в оптимальной концентрации и обеспечивать наилучшую эффективность. Таким образом, можно избежать недостаточной и избыточной дозировки травильного раствора.
