Инлайн-измерение кислотности и солей железа в травильной ванне

Наша измерительная система LiquiSonic® определяет плотность и концентрацию технологических жидкостей на основе скорости звука. Измерения проводятся инлайн и постоянно. Ультразвуковой метод измерения предлагает много преимуществ по сравнению с другими методами при производстве стали.
Преимущества ультразвукового метода измерения

Измерение плотности и концентрации в жидкостях с помощью ультразвука предлагает некоторые особые преимущества по сравнению с другими методами. Вот основные аспекты:

1. Высокая точность и надежность

  • Ультразвуковые измерения чрезвычайно точны, поскольку скорость звука в жидкости напрямую коррелирует с ее плотностью и концентрацией.
  • Измерения воспроизводимы и стабильны, даже при изменяющихся условиях процесса.

2. Измерение в реальном времени для непрерывных процессов

  • В отличие от лабораторных анализов, измерение происходит инлайн и в реальном времени. Это позволяет немедленно корректировать процессы
  • Это особенно выгодно в химической промышленности, производстве продуктов питания или обработке металлов, где необходимы быстрые реакции на колебания концентрации

3. Низкое обслуживание и долговечность

  • Отсутствие движущихся частей означает меньше износа и долгий срок службы
  • Сенсоры обычно устойчивы к отложениям, грязи и агрессивным средам

4. Независимость от оптических воздействий

  • В отличие от оптических методов, ультразвуковые сенсоры нечувствительны к мутности, цвету или газовым пузырькам
  • Это делает метод особенно подходящим для сложные условия процесса, например, в нефтехимии или при сильно загрязненных жидкостях

5. Универсальное применение

  • Измерения возможны при высоких температур, давлений и в агрессивных средах
  • Особенно ценно для отраслей, таких как Химия, фармацевтика, нефть и газ, пищевая промышленность, металлообработка и восстановление растворителей

6. Комбинация с измерением температуры для более точных результатов

  • Поскольку скорость звука также зависит от температуры, ультразвуковые датчики всегда оснащены интегрированной температурной компенсацией оснащены
  • Это позволяет проводить еще более точные измерения концентрации

7. Прямое определение концентрации для сложных жидкостей

  • Помимо чистого измерения плотности, ультразвуковая техника может определять специфические концентрации многокомпонентных систем определять, например смеси из воды, алкоголя, кислот или масел
  • Особенно полезно в химическом производстве, мониторинге щелочных газоочистителей и металлообработке (травильные растворы, гальваника, чистящие средства)

Вывод

Измерение с помощью ультразвука — это точная, надежная и не требующая обслуживания технология, которая идеально подходит для промышленного мониторинга процессов подходит. Она впечатляет своей прочностью, возможностью работы в реальном времени и универсальностью, что делает ее превосходящей многие другие методы измерения.


ЛикиСоник® - Несравненно хорош

Обычный метод измерения: Лабораторные образцы анализируются офлайн с помощью титрования или спектроскопии, что приводит к слепым зонам, так как отсутствует непрерывный мониторинг – это несет в себе высокий риск брака и вызывает соответственно высокие затраты.

Измерение с помощью LiquiSonic : Непрерывное линейное измерение с нашей измерительной системой, ультразвуковое измерение и измерение проводимости гарантируют непрерывно точные значения при одновременном измерении концентрации кислоты и железа

Материал: Кислотостойкое пластиковое покрытие
Особенность: Не требует обслуживания благодаря идеальному выбору материалов и индивидуальному и оптимальному дизайну сенсора, 8 до 12+ лет без обслуживания


Какие ошибки могут возникнуть в процессе травления?

Во время процесса травления с использованием обычных офлайн-методов измерения часто возникают три проблемы:

  • Чрезмерное время травления – Партия становится непригодной.
  • Недостаточное время травления – Гальванизация больше невозможна.
  • Неточное дозирование травильной кислоты – Задержки в офлайн-анализах приводят к колебаниям качества.

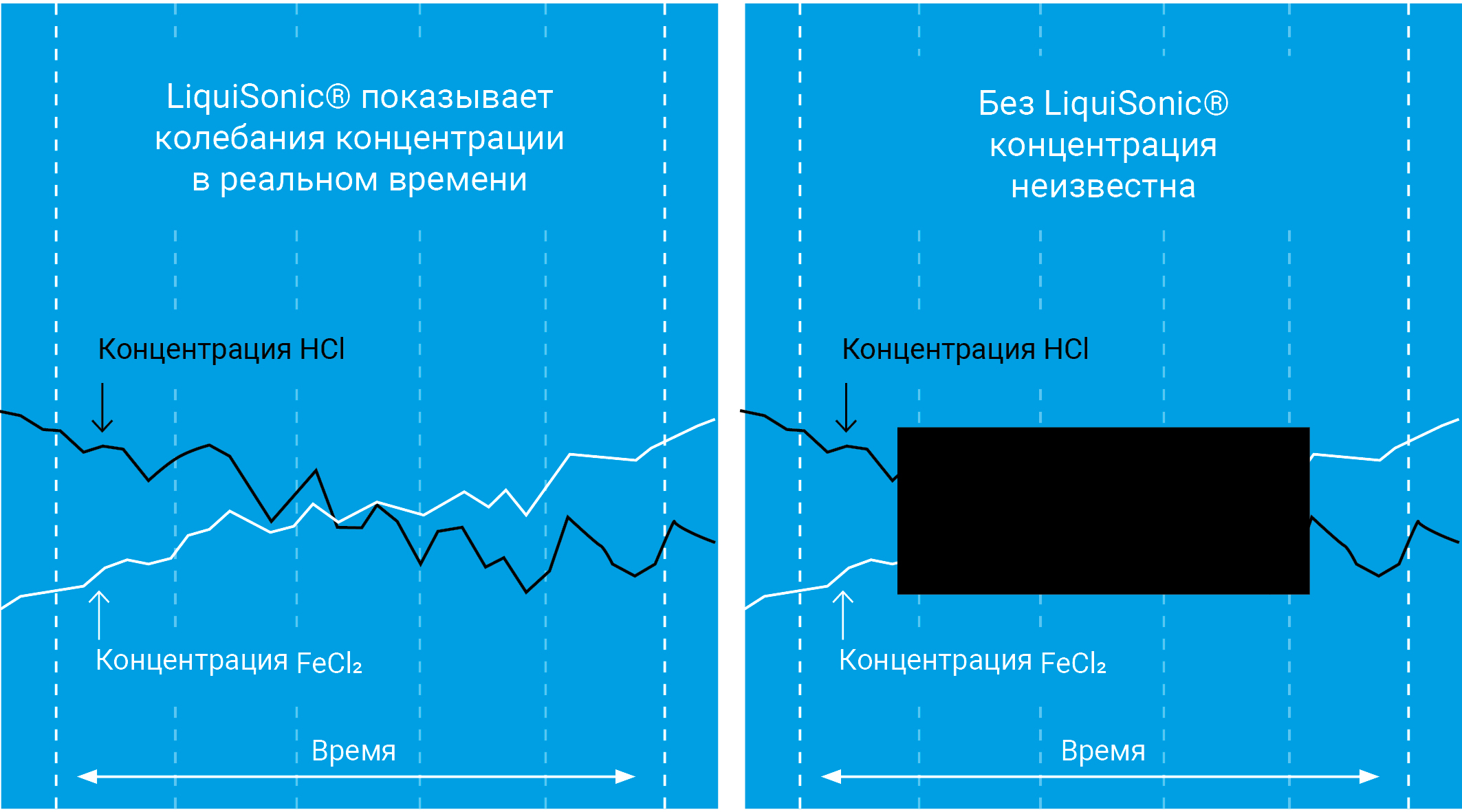

LiquiSonic® снижает ошибки в процессе травления

ЛикиСоник® обеспечивает точный анализ концентраций в травильной ванне с постоянной записью данных. Дозировка свежей кислоты может быть точно управляемой, чтобы поддерживать ванну для травления в оптимальной концентрации и обеспечивать наилучшие результаты травления. Кроме того, избегается недо- и передозировка соляной кислоты. ЛикиСоник® сокращает трудоемкие лабораторные измерения и заменяет сложный отбор проб. Производственные затраты снижаются.

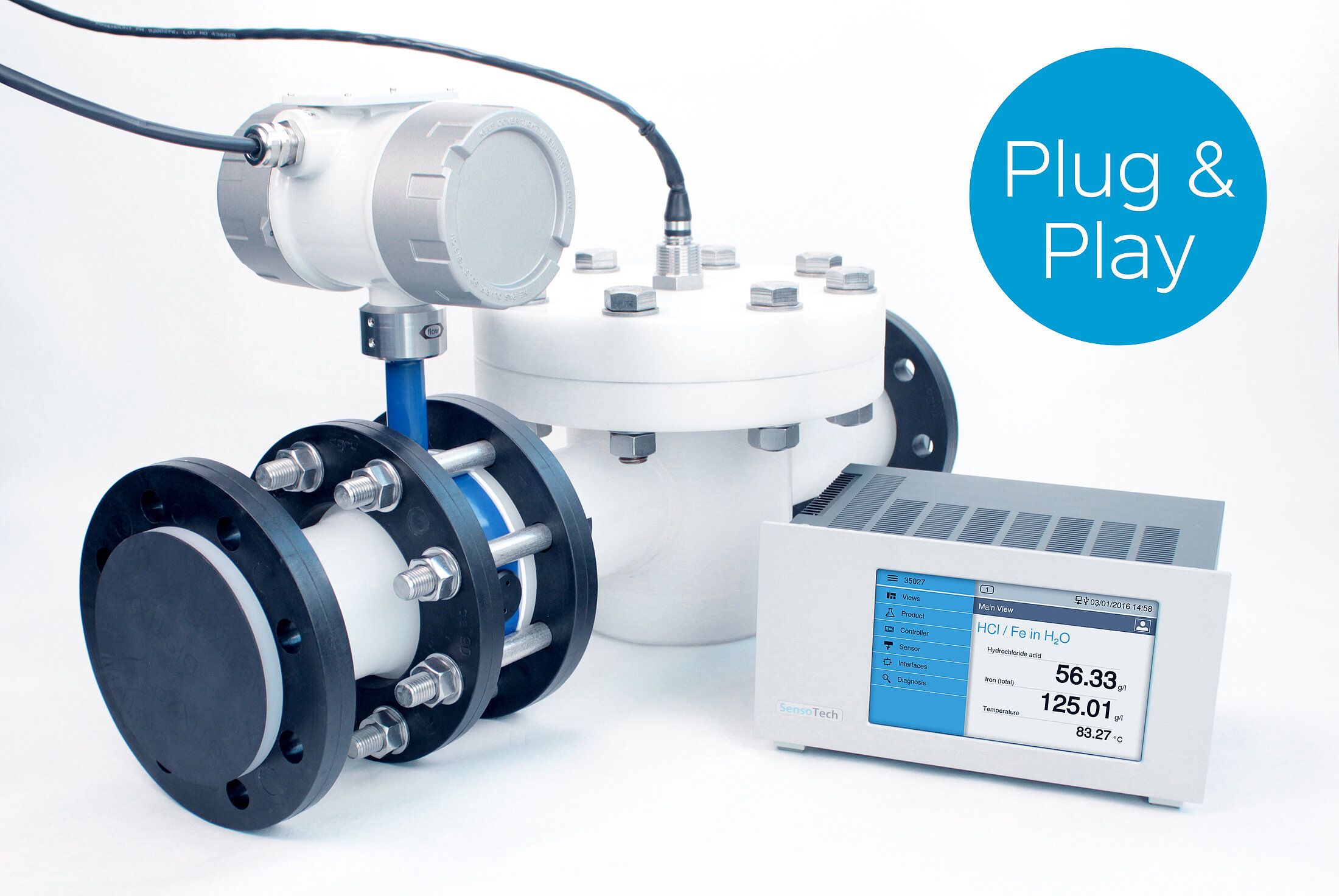

Установка измерительной техники LiquiSonic® в процесс травления

Техника ЛикиСоник® измерительная устанавливается в транспортных трубопроводах (обычно DN80) или в байпасе травильных ванн. Также используется в промывочной ванне и на подаче свежей кислоты. ЛикиСоник® Проверено. Прочная конструкция сенсора и выбор специальных материалов, таких как Halar или PFA, обеспечивают длительное время работы системы.

Благодаря использованию монтажного адаптера установка ЛикиСоник® Трубный датчик DN80 и соответствующего датчика проводимости в трубопроводную систему DN80 упрощена. Общая длина измерительного участка с адаптером составляет 0,7 м.

Типичные диапазоны измерения:
Концентрация свободной HCl: 0 - 250 г/л
Концентрация Fe: 0 - 140 г/л
Диапазон температур: 60 - 95 °C

Другие кислоты для травления? Другие диапазоны измерения? Для LiquiSonic® это не проблема.
Свяжитесь с нами!

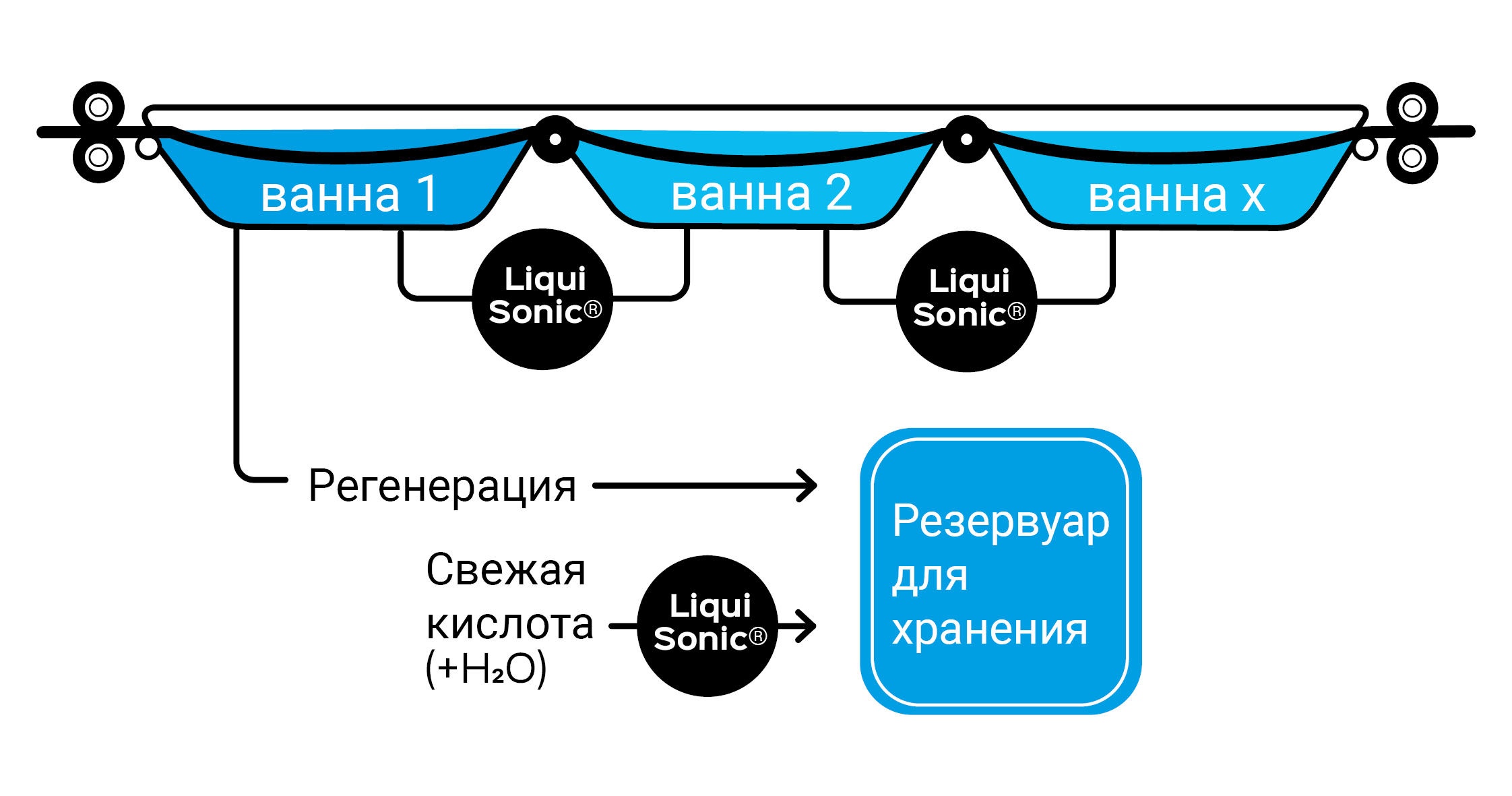

Установка LiquiSonic® в травильной ванне

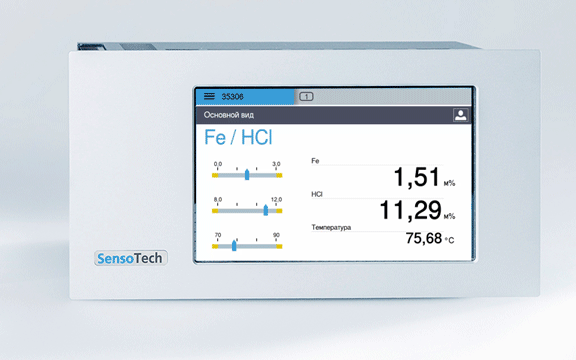

Постоянное отображение концентрации в контроллере

G2984

Загрузки для мониторинга травильной ванны в режиме онлайн

Травление соляной кислотой

Отчет о применении

Травление соляной кислотой


Часто задаваемые вопросы и дополнительная информация

Что такое травильная ванна?

Травильная ванна — это резервуар или емкость, заполненная кислотным раствором, предназначенным для удаления оксидных отложений, ржавчины и других загрязнений с поверхности стали и других металлов. Эта ванна является ключевым компонентом процесса травления и обеспечивает чистую и гладкую поверхность перед дальнейшей обработкой, такой как оцинковка, покрытие или покраска.


Составные части травильной ванны

  1. Кислотный раствор

    • Тип используемой кислоты зависит от обрабатываемого материала и желаемого эффекта очистки:

      • Соляная кислота (HCl) - Быстродействующая, часто используется для травления стали

      • Серная кислота (H₂SO₄) - Экономичная, но медленная, часто нагревается для повышения эффективности

      • Азотная кислота-фтороводородная кислота (HNO₃ + HF) - Используется для удаления оксидов и пассивации поверхностей нержавеющей стали

      • Фосфорная кислота (H₃PO₄) - Используется, когда требуется защитный фосфатный слой

  2. Ингибиторы (опционально)

    • Добавки, которые уменьшают кислотное воздействие на неблагородные металлы и одновременно позволяют удалять окалину и ржавчину

  3. Система контроля температуры

    • Некоторые травильные ванны нагреваются для повышения эффективности реакции, особенно при Травление серной кислотой

  4. Промывка и нейтрализация (опционально)

    • После травления сталь часто проходит через промывочную ванну с водой и иногда с щелочным раствором (например, карбонат натрия), чтобы нейтрализовать остатки кислоты

  5. Вентиляция и вытяжка дыма

    • Кислотные ванны создают пары, которые могут быть опасными, поэтому промышленные установки часто оснащены газоочистителями или вентиляционными системами


Как работает травильная ванна

  1. Стальные или металлические детали погружаются в травильную ванну

  2. Кислота реагирует с оксидами и растворяет их, очищая поверхность

  3. Материал промывается водой, чтобы удалить остатки кислоты

  4. При необходимости, он нейтрализуется щелочным раствором

  5. Очищенная сталь высушивается и подготавливается к дальнейшей обработке (например, оцинковка, покраска)


Типы травильных ванн

  • Статические травильные ванны: Для пакетной обработки стальных деталей, листов или рулонов

  • Непрерывные травильные ванны: Используется в высокоскоростных производственных линиях, где металл непрерывно проходит через несколько кислотных ванн

  • Электролитические травильные ванны: Здесь используется электрический ток вместе с кислотой для улучшения удаления накипи


Экологические аспекты

  • Кислотные отходы должны быть обработаны перед утилизацией

  • Использованная кислота может быть регенерирована (особенно соляная кислота)

  • Вытяжные установки необходимы для безопасности работников

Что такое процесс травления стали?

Травление — это химический процесс, с помощью которого удаляются загрязнения, такие как оксиды (шлак), ржавчина и другие загрязнения с поверхности стали. Обычно используется в производстве стали для обеспечения чистой, гладкой поверхности для дальнейшей обработки, такой как оцинковка, покраска или покрытие.


Пошаговый процесс травления

      1. Предварительная очистка (опционально)

        • Перед травлением сталь может быть механически очищена или обезжирена для удаления масел, грязи и рыхлого шлака

      2. Кислотная ванна (травление)

        • Сталь обычно погружается в ванну с кислотным раствором:

          • Соляная кислота (HCl) - Быстрая и эффективная, часто используется в современных травильных установках

          • Серная кислота (H₂SO₄) - Более дешевая, но медленная и требует нагрева

          • Смешанные или органические кислотные ванны - Для специальных применений с меньшим воздействием на окружающую среду

        • Кислота реагирует с оксидами и накипью и удаляет их с поверхности

      3. Промывка

        • После травления сталь тщательно промывается водой для удаления остатков кислоты

      4. Нейтрализация (по желанию)

        • Некоторые процессы включают этап нейтрализации с использованием щелочного раствора (например, карбоната натрия или гидроксида натрия), чтобы предотвратить перенос кислоты

      5. Пассивирование (по желанию)

        • Для предотвращения немедленной коррозии может быть нанесен пассивирующий слой (например, фосфатная или хроматная обработка)

      6. Сушка и окончательная обработка

        • Очищенная сталь сушится и может быть подвергнута дальнейшей обработке, например, оцинковке, покраске или холодной прокатке


Виды травления

      • Пакетное травление: Сталь обрабатывается партиями, которые обычно используются для рулонов, листов и готовых изделий

      • Непрерывное травление: Используется для высокоскоростной обработки стальных лент на крупных производственных линиях

      • Электролитическое травление: С помощью электрического тока улучшается удаление оксидов


Резюме

    • При травлении горячекатаная сталь погружается в раствор, называемый травильным раствором, для удаления поверхностных загрязнений и окалины.

    • Используемый раствор обычно представляет собой соляную кислоту, но для сталей с высоким содержанием углерода могут потребоваться дополнительные кислоты, такие как азотная, серная или плавиковая кислоты.

    • В результате травления удаляется 1-3% массы стали, что затрудняет обработку и покраску.

    • Оставшаяся травильная жидкость, называемая травильным шламом, часто нейтрализуется основанием и утилизируется, но также может использоваться для восстановления полезных продуктов, таких как соляная кислота и оксид железа.

Как определить силу кислоты?

Мониторинг силы кислоты в травильной ванне имеет решающее значение для поддержания эффективности, контроля скорости растворения металла и обеспечения качества продукции. Существует несколько методов определения силы кислотного раствора:


Измерение скорости звука (ультразвуковой метод)

  • Принцип: Измеряет скорость звука в кислотном растворе для определения концентрации
  • Метод: Ультразвуковой датчик посылает звуковую волну через жидкость; время пробега записывается и сравнивается с калибровочными данными
  • Лучше всего подходит для: Непрерывный мониторинг в реальном времени концентрации кислоты в промышленных травильных ваннах
  • Преимущества:
    ✔️ Неразрушающий и быстрый - Не требуется отбор проб
    ✔️ Высокая точность - Нет влияния растворенных ионов металлов
    ✔️ Мониторинг в реальном времени - Подходит для автоматизированного управления процессом
  • Недостатки:
    ❌ Требуется первоначальная калибровка для каждого типа кислоты и температуры (включено в LiquiSonic)

Измерение pH

  • Принцип: Измеряет концентрацию ионов водорода в растворе
  • Метод: Один pH-метр или индикаторные полоски показывают степень кислотности
  • Лучше всего подходит для: Быстрая, грубая оценка кислотности
  • Преимущества:
    ✔️ Просто и быстро - Требуется минимальное оборудование
    ✔️ Низкая стоимость - Простые pH-полоски или измерительные приборы доступны
  • Недостатки:
    Не точно для сильных кислот - pH не указывает точную концентрацию кислоты
    ❌ Влияет на Температура и загрязнения
    ❌ Чрезвычайно высокие эксплуатационные и материальные затраты (текущие расходы)
    ❌ Недостоверные измерения, так как часто изнашиваются через несколько дней и требуется калибровка

Измерение удельной плотности

  • Принцип: Концентрация кислоты коррелирует с её Плотность (г/см³)
  • Метод: С помощью ареометра измеряется удельный вес раствора, который затем сравнивается с эталонными таблицами
  • Лучше всего подходит для: Быстрые полевые испытания ванн с H₂SO₄ и HCl
  • Преимущества:
    ✔️ Быстро и просто - не требуются химические реагенты
    ✔️ Без разрушения - нет необходимости нейтрализовать или утилизировать образцы
  • Недостатки:
    Не различает свободную кислоту и растворенные соли металлов
    Зависит от температуры, требует корректировок

Титрование кислоты

  • Принцип: Использует реакцию нейтрализации с известным основанием (например, NaOH) для определения содержания свободной кислоты
  • Метод: Измеренный образец титруется гидроксидом натрия (NaOH) и индикатором для определения концентрации кислоты
  • Лучше всего подходит для: Точное определение концентрации кислоты в лаборатории
  • Преимущества:
    ✔️ Высокая точность - Определяет точную концентрацию свободной кислоты
    ✔️ Не зависит от содержания растворенных металлов
  • Недостатки:
    Трудоемкий - Требует лабораторного оборудования и квалифицированного персонала
    Требуемый образец - Разрушающий метод испытаний
    Нет встроенных измерений и, следовательно, задержка во времени и холостые ходы
    Ошибка оператора возможна и необходима подготовка сотрудников

Измерение проводимости

  • Принцип: Измеряет электрическую проводимость раствора, которая увеличивается с концентрацией кислоты
  • Метод: Один Измеритель проводимости предоставляет измерение, которое коррелирует с силой кислоты
  • Лучше всего подходит для: Непрерывный мониторинг Растворы HCl и серной кислоты (при соответствующей калибровке)
  • Преимущества:
    ✔️ Быстро и просто - Предоставляет измерения в режиме реального времени
    ✔️ Без разрушения - без потери образца
  • Недостатки:
    Влияет на растворенные ионы металлов и требует частой калибровки
    Не подходит для всех кислот (например, окисляющие кислоты)
    Нет различия между содержанием кислоты и металла
Преимущества и применения
  • Травление необходимо для подготовки металлических поверхностей к дальнейшей обработке, такой как холодная обработка, сварка или окраска
  • Травление помогает удалить окалину и железную окалину с горячекатаной стали, улучшая качество поверхности и снижая риск дефектов
  • Травление широко используется в различных отраслях, таких как строительство, автомобилестроение и производство
  • Травление также может использоваться для удаления поверхностных загрязнений с других металлов, таких как нержавеющая сталь и алюминий
  • Процесс травления может способствовать улучшению коррозионной стойкости металлических поверхностей
Мониторинг и обслуживание
  • Контроль концентрации кислоты в травильной ванне имеет решающее значение для эффективности процесса травления
  • Травильную ванну следует регулярно очищать и удалять накипь, чтобы предотвратить отложение оксида железа и других загрязнений
  • Использование автоматических систем мониторинга может помочь оптимизировать процесс травления и уменьшить отходы
