Контроль концентрации масла в контуре хладагента



Опыт десятилетий показывает, что исследования эффективности, особенно контура хладагента, являются дорогостоящими и сложными.
Отбор проб часто затруднен или вообще невозможен. Поэтому соотношение между маслом и хладагентом должно оцениваться косвенными методами.

Цель - выяснить, насколько эффективно работает система охлаждения в зависимости от концентрации масла. Информация, полученная в результате измерений, дает сведения о том, как протекают процессы в компрессоре и когда он перестает эффективно работать.

Для того чтобы проводить измерения максимально точно, компания SensoTech разработала поточное решение LiquiSonic® OCR, которое предоставляет непревзойденные преимущества.





Что если бы соотношение между маслом и хладагентом можно было узнать в любое время и с высокой точностью?
Что если бы можно было определить соотношение масла и хладагента без необходимости дорогостоящего отбора проб?
С помощью LiquiSonic® OCR исчерпывающая информация о процессе охлаждения постоянно доступна. Постоянное знание концентрации обеспечивает оптимальное управление процессом, а быстрое достижение оптимального соотношения масла и хладагента сокращает время настройки.

Связаться с нами

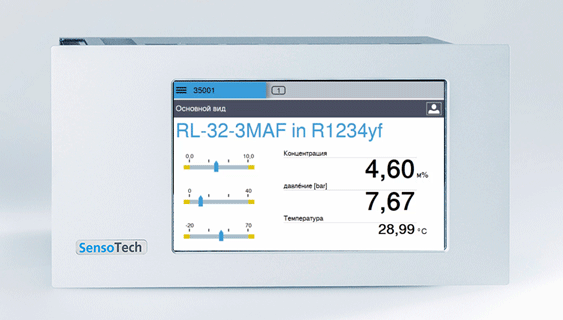

Оптимальное соотношение хладагента и масла эффективно определяется с помощью LiquiSonic® OCR

SensoTech позволяет в любое время получать точные сведения о концентрации компрессорного масла в хладагенте. Точные измерения на линии устраняют необходимость в дорогостоящем и подверженном ошибкам отборе проб. Измеренные значения доступны в любое время и обновляется каждую секунду.

Высочайшая точность контроля масла в контуре хладагента

SensoTech придает огромное значение точности измерений при контроле концентрации масла. Определение концентрации масла основано на измерении давления, температуры и скорости звука в жидком хладагенте. Этот высокоточный принцип измерения позволяет оптимально настроить требуемую скорость циркуляции масла.

Непрерывное определение концентрации масла вместо точечных измерений

Большим преимуществом онлайн-мониторинга состояния масла является постоянная доступность измеренных значений. Благодаря ежесекундному обновлению данных оператор всегда имеет точную информацию о измеренной концентрации масла. Таким образом, трудоемкая регулировка концентрации масла в контуре уходит в прошлое.

Мониторинг широкого спектра хладагентов с помощью устройства для измерения хладагентов

SensoTech убеждает свими комплексными и проверенными технологическими решениями. Всего в контроллере можно хранить до 32 наборов данных (расчетные модели продукта). Таким образом, с помощью измерительной технологии LiquiSonic®можно легко контролировать широкий спектр хладагентов. Благодаря десятилетиям опыта и производства измерительных приборов, практически не осталось хладагента, который еще не был бы измерен SensoTech.

Выбор измеряемых хладагентов

  • R134a
  • R407c
  • R410A
  • R744
  • R1234yf
  • R1234ze
  • R290 (Propan)
  • R1233zd (E)
  • R407A
  • R404A
  • R454-B
  • R454-C
  • R717 (Ammoniak)

Выбор дозированных компрессорных масел

  • D11
  • ND12
  • PAG
  • ACC-HV
  • POE 68

Комплексная поддержка для анализа масла в контуре хладагента

Многолетний опыт работы позволяет нам точно понимать процессы и реагировать на требования заказчика.

Всегда на Вашей стороне:


Спецификация измерительной задачи

Сначала с клиентом обсуждается измеряемая среда. В ходе этого процесса инженеры SensoTech проверяют, имеется ли уже в существующей базе данных комбинация хладагента и масла. В противном случае целесообразность измерения определяется в собственной лаборатории.


Уточнение спецификации для измерения содержания масла в хладагенте

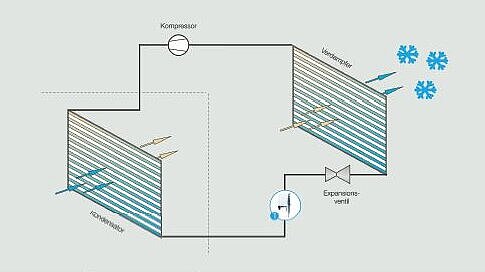

Когда задача измерения ясна, уточняются конкретные детали. Среди прочего, требуется ли для мониторинга в контуре хладагента специальные материалы, варианты установки или специальные принадлежности. Например, система LiquiSonic® OCR, разработанная для этого применения, уже имеет специальную измерительную часть и соостветствующий адаптер. Это оборудование обеспечивает беспроблемную интеграцию в контур хладагента.


Квалификация монтажа на месте в контуре хладагента

При желании SensoTech может сопровождать весь процесс. Наши инженеры проверяют правильность установки измерительной системы и правильность первых измерений.


Регулярное обучение и повышение квалификации

SensoTech предлагает дополнительные вебинары и учебные курсы для различных областей применения. Это дает оператору возможность заранее познакомиться с измерительной системой или открыть для себя новые функции впоследствии.


Предоставление новых наборов данных для масла в хладагенте

Измерительная система LiquiSonic® не ограничена конкретным хладагентом или маслом. В рамках исследований в собственной лаборатории SensoTech анализируются различные хладагенты, например такие как хладагенты R32 и R134a. Использование другого хладагента на более поздней стадии не является проблемой. Для этого SensoTech просто рассчитывает новый набор данных, загружает его в контроллер и определяет содержание масла в новом хладагенте.


Консультации по последующим проектам

Если у вас есть вопросы по проектам или дальнейшим заявкам, компетентная команда SensoTech всегда готова помочь вам советом.

Пример практического применения уже измеренных хладагентов

В мире используется бесчисленное множество хладагентов. Будучи компанией, ведущей глобальную деятельность, SensoTech уже реализовала бесчисленное количество проектов совместно с партнерами.



Контроль скорости циркуляции масла в хладагенте R410A

  • В основном используется в холодильных установках, кондиционерах и тепловых насосах в зданиях.
  • Высокоточное поточное определение концентрации масла
  • Замена хладагента в запрещенных системах R22

Анализ хладагента для R1234yf

  • В 357 раз более безопасен для климата, чем другие используемые хладагенты
  • Используется в автомобильных системах кондиционирования воздуха
  • Используется для замены R134a в новых автомобилях
  • Более эффективны при высоких температурах

Измерение содержания масла в хладагенте R134a

  • запрещен в новых автомобилях на территории ЕС, но часто используется за пределами Европы
  • повсеместное использование в автомобильных системах кондиционирования воздуха
  • R134a является стандартным эталоном во всем мире

Часто задаваемые вопросы для определения концентрации масла хладагента

Если у вас возникли вопросы по поводу измерения концентрации масла в контуре хладагента или о измерительной системе LiquiSonic® OCR, компетентная команда SensoTech в вашем распоряжении.

Часто задаваемые вопросы:


Почему проблематично взять образец для определения концентрации смеси хладагента и масла?

Взятие пробы для определения концентрации является неточным и неудобным, так как мешает работе замкнутой системы. Как правило, хладагенты улетучиваются, как только вступают в контакт с воздухом. Объем проб составляет примерно один литр. Анализ проводится в лаборатории. Концентрация масла в хладагенте, которую необходимо определить, доступна только через значительное время и, кроме того, является лишь моментальным снимком. Недостаточной количество образца ведеь к тому, что измеренное значение не отражает текущую концентрацию. Ведь сначала система должна достичь равновесного состояния. Поэтому мониторинг в режиме реального времени предпочтительнее отбора проб.


Каково назначение масла в холодильной системе?

Масло в холодильной системе смазывает компрессор и обеспечивает его бесперебойную работу и предотвращает возникновение повреждений. Необходимо тщательно следить за идеальным соотношением масла и хладагента. Правило здесь таково: как можно меньше масла, но столько сколько нужно. Слишком большое количество масла, помимо прочего, может снизить охлаждающую способность.


Что произойдет, если в системе кондиционера будет слишком много масла?

Если в системе кондиционирования слишком много масла, произойдет снижение эффективности охлаждения. Это снижение означает, что система кондиционирования работает только в ограниченном режиме, что означает, для желаемого охлаждения требуется больше времени или желаемая температура не может быть достигнута.


Какой тип масла используется в хладагенте?

Существует множество комбинаций масла и хладагента, которые используются в различных компрессорах. Точный тип используемого масла полностью зависит от производителя компрессора, поскольку соответствующие компрессоры подходят только для определенных масел.


Можно ли заменить хладагент в кондиционере на другой?

Хотя измерения можно проводить на любом известном хладагенте, не каждый хладагент может быть использован в каждом кондиционере. Если используется хладагент, отличный от предыдущего, он может воздействовать на уплотнения компрессора и повредить их.
