Что делает раствор LiCl сложным с точки зрения измерений
Растворы хлорида лития в установках обычно работают близко к предельному режиму: концентрация должна быть достаточно высокой, чтобы сорбция, электролиз или выпаривание были экономически эффективными, и одновременно достаточно далёкой от насыщения, чтобы ничего не кристаллизовалось. Между этими двумя точками часто существует лишь узкий диапазон, а концентрация в процессе постоянно смещается из‑за поглощения воды, испарения и дополнительного дозирования.
LiquiSonic®: рассол измеряет себя сам
Между двумя плечами измерительной вилки через солевой раствор проходит ультразвуковой импульс. Измерительный путь известен, время прохождения регистрируется с высоким разрешением. Из этого определяется скорость звука и, вместе с измеренной температурой, концентрация.
Прозрачный раствор или мутный рассол: одно и то же измеренное значение
Звук распространяется независимо от цвета, прозрачности и электропроводности. То, что мешает оптическим приборам и устройствам на основе электропроводности, здесь не играет роли.
Температура является частью измерения
Каждый датчик одновременно измеряет температуру процесса и напрямую учитывает её влияние на скорость звука. Благодаря этому охватываются переходы между абсорбером и регенератором.
Материал в зависимости от среды
Растворы, содержащие хлориды, разрушают стандартную нержавеющую сталь. Поэтому мы изготавливаем смачиваемые части также из титана или Hastelloy, либо с покрытием.
Датчик и блок обработки можно размещать раздельно
Соединение с контроллером цифровое и помехоустойчивое на расстоянии до 1000 м. Место отображения не обязано совпадать с местом измерения.
Измеренное значение непосредственно на процессе
LiquiSonic® Контроллер отображает текущее значение на месте и одновременно передаёт его в систему управления. К одному устройству можно подключить до четырёх датчиков, например бедный и богатый рассол в одном и том же контуре.

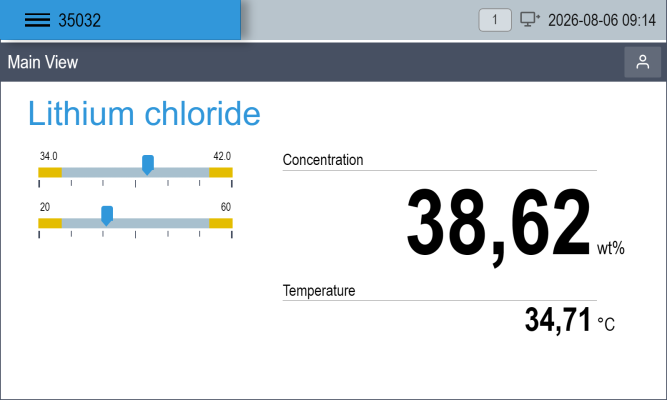

Основное значение на первом плане
Концентрация отображается крупно и читается с расстояния, с указанием единицы измерения, а также температуры.
Границы наглядно отображены
Шкалы показывают, где находится значение в пределах допустимого диапазона и сколько ещё остаётся до предупреждающего предела.
Тренд вместо мгновенного снимка
Трендовый просмотр показывает, отклоняется ли рассол и в каком направлении, задолго до достижения предельного значения.
Техническая основа
Растворённый хлорид лития изменяет плотность и сжимаемость воды, а значит и скорость распространения в ней звука. Передатчик и приёмник находятся в фиксированной геометрии относительно друг друга, поэтому по времени прохождения получается абсолютное значение. Оно не дрейфует и не требует регулярной подстройки. Соответствие скорости звука и температуры концентрации мы сохраняем как набор данных продукта для вашего конкретного раствора.
В регенераторах, на насосах и после ступеней сброса давления рассол часто уносит с собой газ. Ультразвуковое измерение переносит это значительно лучше, чем методы на основе плотности, но и у него есть предел. Пузырьки характерным образом изменяют принимаемый сигнал: датчик до определённой степени распознаёт это и сообщает об этом, вместо того чтобы молча выдавать неверное значение.
Чистые системы LiCl‑вода — самый простой случай. Если сопутствующие соли из исходного рассола или возвратного потока остаются в известных узких пределах, это учитывается при проектировании. Если вторая компонента колеблется сильнее, с помощью дополнительной измеряемой величины можно раздельно определять содержание двух растворённых веществ в одной и той же несущей среде. Нужно ли это в вашем случае, мы заранее выясняем на основе ваших анализов.
Что даёт inline‑измерение
- Рутинные пробы и титрование требуются реже
- Повторное дозирование основано на измеренных значениях, а не на опыте.
- Нет персонала у открытого контейнера для отбора проб.
- Испарение и регенерация происходят только настолько, насколько это необходимо.
- Запасы безопасности по целевой плотности могут быть уменьшены
- Меньше отклоненных подходов, меньше потерь лития
- Приближение насыщения становится очевидным на ранней стадии
- Сокращение времени простоя на промывку и чистку теплообменников.
- Полная запись для проверки качества и аудита
