Поточное измерение силы кислоты и содержания солей железа в травильной ванне

Измерение плотности и концентрации в жидкостях с помощью ультразвука имеет ряд особых преимуществ по сравнению с другими методами. Вот наиболее важные аспекты:

1. высокая точность и надежность

• Ультразвуковые измерения чрезвычайно точны, поскольку скорость звука в жидкости напрямую коррелирует с ее плотностью и концентрацией.
• Измерения воспроизводимы и стабильны даже при колебаниях условий процесса.

2. Измерения в режиме реального времени для непрерывных процессов

• В отличие от лабораторных анализов, измерение происходит на линии и в режиме реального времени. Это означает, что процессы могут быть немедленно скорректированы.
• Это особенно выгодно в химической промышленности, производстве продуктов питания или металлообработке, где требуется быстрая реакция на колебания концентрации.

3. неприхотливость в обслуживании и долговечность

• Отсутствие движущихся частей означает меньший износ и долгий срок службы
• Датчики обычно устойчивы к отложениям, грязи и агрессивным средам

4. независимость от оптических воздействий

• В отличие от оптических методов, ультразвуковые датчики нечувствительны к мутности, цвету или пузырькам газа.
• Это делает метод особенно подходящим для сложных технологических условий, например, в нефтехимической промышленности или при работе с сильно загрязненными жидкостями

5. универсальность в использовании

• Измерения возможны при высоких температурах, давлениях и в агрессивных средах.
• Особенно ценно для таких отраслей, как химическая, фармацевтическая, нефтегазовая, пищевая, металлообрабатывающая и регенерация растворителей

6. сочетание с измерением температуры для получения более точных результатов

• Поскольку скорость звука также зависит от температуры, ультразвуковые датчики всегда оснащаются встроенной температурной компенсацией.
• Это позволяет проводить еще более точные измерения концентрации

7. прямое определение концентрации для сложных жидкостей

• Помимо чистого измерения плотности, ультразвуковая технология позволяет определять удельную концентрацию многокомпонентных систем, например, смесей воды, спирта, кислот или масел.
• Особенно полезно в химическом производстве, при мониторинге щелочных газоочистителей и в металлообработке (травильные растворы, гальванические покрытия, чистящие средства).

Заключение

Ультразвуковые измерения - это точная, надежная и не требующая обслуживания технология, которая идеально подходит для мониторинга промышленных процессов. Благодаря своей прочности, возможности работы в режиме реального времени и универсальности она превосходит многие другие методы измерения.

Ванна для травления - это емкость или контейнер, заполненный кислотным раствором, который используется для удаления оксидных отложений, ржавчины и других загрязнений с поверхности стали и других металлов. Эта ванна является ключевым компонентом процесса травления и обеспечивает чистую и гладкую поверхность перед дальнейшей обработкой, такой как гальванизация, покрытие или покраска.

Компоненты ванны для травления

1. Кислотный раствор

   • Тип используемой кислоты зависит от обрабатываемого материала и желаемого эффекта очистки:

     • Соляная кислота (HCl) - быстродействующая, часто используется для травления стали

     • Серная кислота (H₂SO₄) - более экономичная, но медленная, часто нагревается для повышения эффективности.

     • Азотная кислота-гидрофтористая кислота (HNO₃ + HF) - используется для обработки нержавеющей стали для удаления окислов и пассивации поверхностей.

     • Фосфорная кислота (H₃PO₄) - используется, когда требуется защитный фосфатный слой.

2. Ингибиторы (опционально)

   • Добавки, которые уменьшают воздействие кислоты на основной металл и в то же время позволяют удалять окалину и ржавчину

3. Система контроля температуры

   • Некоторые травильные ванны нагреваются для повышения эффективности реакции, особенно при травлении серной кислотой

4. Ополаскивание и нейтрализация (опционально)

   • После травления сталь часто пропускают через промывочную ванну с водой и иногда щелочным раствором (например, карбонатом натрия) для нейтрализации остатков кислоты.

5. Вентиляция и вытяжка

   • Кислотные ванны выделяют пары, которые могут быть опасными, поэтому промышленные предприятия часто оснащаются скрубберами или системами вентиляции.

Принцип работы травильной ванны

1. Стальные или металлические детали погружаются в травильную ванну

2. Кислота вступает в реакцию с оксидами и растворяет их, очищая поверхность

3. Материал промывается водой, чтобы удалить остатки кислоты.

4. При необходимости он нейтрализуется щелочным раствором.

5. Очищенная сталь высушивается и отправляется на дальнейшую обработку (например, цинкование, покраску).

Типы травильных ванн

• Статические травильные ванны: для пакетной обработки стальных деталей, листов или рулонов

• Ваннынепрерывного травления: используются на высокоскоростных линиях производства стали, где металл непрерывно проходит через несколько кислотных ванн

• Электролитические травильные ванны : здесь электрический ток используется вместе с кислотой для улучшения удаления окалины.

Экологические аспекты

• Кислотные отходы должны быть обработаны перед утилизацией

• Отработанная кислота может быть регенерирована (особенно соляная кислота)

• Для обеспечения безопасности работников необходимысистемы вытяжки дыма

Травление - это химический процесс, используемый для удаления с поверхности стали таких загрязнений, как оксиды (окалина), ржавчина и другие загрязнения. Он широко используется в производстве стали, чтобы обеспечить чистую и гладкую поверхность для дальнейшей обработки, такой как цинкование, покраска или нанесение покрытия.

Поэтапный процесс травления

1. Предварительная очистка (по желанию)

   • Перед травлением сталь можно механически очистить или обезжирить, чтобы удалить масла, грязь и рыхлую окалину.

2. Кислотная ванна (травление)

   • Сталь обычно погружают в ванну с кислотным раствором:

     • Соляная кислота (HCl) - быстро и эффективно, часто используется в современных травильных линиях

     • Серная кислота (H₂SO₄) - дешевле, но медленнее и требует нагрева.

     • Ванны со смешанными или органическими кислотами - для специальных применений с меньшим воздействием на окружающую среду.

   • Кислота вступает в реакцию с окислами и окалиной и удаляет их с поверхности.

3. Промывка

   • После травления сталь тщательно промывается водой для удаления остатков кислоты

4. Нейтрализация (опционально)

   • Некоторые процессы включают этап нейтрализации с помощью щелочного раствора (например, карбоната натрия или гидроксида натрия) для предотвращения переноса кислоты.

5. Пассивация (необязательно)

   • Пассивирующий слой (например, фосфатная или хроматная обработка) может быть нанесен для предотвращения немедленного образования ржавчины

6. Сушка и отделка

   • Очищенная сталь высушивается и может быть подвергнута дальнейшей обработке, например, цинкованию, окраске или холодной прокатке.

Виды травления

• Пакетное травление: сталь обрабатывается партиями, которые обычно используются для рулонов, листов и готовых деталей.

• Непрерывное травление: используется для высокоскоростной обработки стальных полос на крупных производственных линиях

• Электролитическое травление: использование электрического тока для лучшего удаления окислов

Краткое описание процесса

• Травление включает в себя погружение горячекатаной стали в раствор, называемый травильным раствором, для удаления поверхностных загрязнений и окалины оксида железа.

• В качестве раствора обычно используется соляная кислота, но для высокоуглеродистых сталей могут потребоваться дополнительные кислоты, такие как азотная, серная или фтористоводородная.

• При травлении удаляется 1-3% массы стали, что затрудняет механическую обработку и покраску.

• Оставшаяся после травления жидкость, известная как травильный шлам, часто нейтрализуется с помощью основания и утилизируется, но также может быть использована для извлечения полезных продуктов, таких как соляная кислота и оксид железа.

• Процесс травления имеет решающее значение для удаления пыли оксида железа и других поверхностных загрязнений с металлических поверхностей

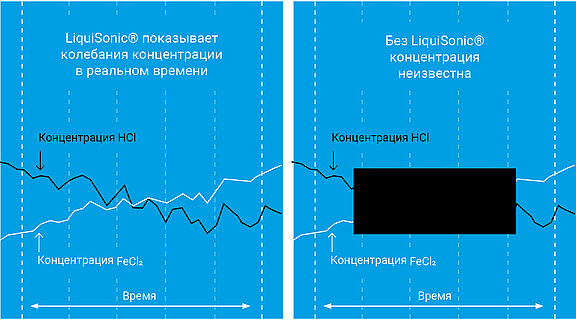

Контроль силы кислоты в травильной ванне имеет решающее значение для поддержания эффективности, контроля скорости растворения металла и обеспечения качества продукции. Существует несколько методов определения силы кислотного раствора:

Измерение скорости звука (ультразвуковой метод)

• Принцип: измеряет скорость звука в кислотном растворе для определения концентрации.
• Метод: Ультразвуковой датчик посылает звуковую волну через жидкость; время прохождения регистрируется и сравнивается с данными калибровки.
• Лучше всего подходит для: Непрерывного мониторинга в реальном времени концентрации кислоты в промышленных травильных ваннах
• Преимущества:
  ✔️ Неразрушающий и быстрый - Не требуется отбор проб
  ✔️ Высокая точность - Нет помех от растворенных ионов металлов
  ✔️ Мониторинг в реальном времени - Подходит для автоматизированного управления процессом
• Недостатки:
  ❌ Требуется первоначальная калибровка для каждого типа кислоты и температуры (включена в LiquiSonic).

Измерение pH

• Принцип: измеряет концентрацию ионов водорода в растворе.
• Метод:pH-метр или индикаторные полоски показывают уровень кислотности.
• Лучше всего подходит для: Быстрая, грубая оценка кислотности
• Преимущества:
  ✔️ Просто и быстро - Требуется минимум оборудования
  ✔️ Низкая стоимость - Простые pH-полоски или измерители доступны по цене
• Недостатки:
  ❌ Не точен для сильных кислот - значение pH не показывает точную концентрацию кислоты
  ❌ Влияет температура и примеси
  ❌ Чрезвычайно высокие затраты на обслуживание и материалы (текущие расходы)
  ❌ Недостоверные значения, так как часто изнашиваются уже через несколько дней и требуется калибровка.

Измерение удельного веса

• Принцип: концентрация кислоты коррелирует с ее плотностью (г/см³).
• Метод:Гидрометр используется для измерения удельного веса раствора, который затем сравнивается с эталонными таблицами.
• Лучше всего подходит для: Быстрых полевых испытаний H₂SO₄ и ванн HCl
  .
• Преимущества:
  ✔️ Быстро и просто - не требуются химические реактивы
  ✔️ Неразрушающий - не нужно нейтрализовать или выбрасывать образцы.
• Недостатки:
  ❌ Не различает свободную кислоту и растворенные соли металлов
  ❌ Зависит от температуры, требует корректировки

Кислотное титрование

• Принцип: Используется реакция нейтрализации с известным основанием (например, NaOH) для определения содержания свободной кислоты.
• Метод: Измеренный образец титруется гидроксидом натрия (NaOH) и индикатором для определения концентрации кислоты.
• Лучше всего подходит для: Точное определение концентрации кислоты в лаборатории
• Преимущества:
  ✔️ Высокая точность - определение точной концентрации свободной кислоты
  ✔️ Отсутствие помех от содержания растворенного металла
• Недостатки:
  ❌ Требует много времени - необходимо лабораторное оборудование и квалифицированный персонал
  ❌ Требуется проба - разрушающий метод испытания
  ❌ Нет встроенных измеренных значений и, следовательно, задержки по времени и слепые прогоны
  ❌ Возможны ошибки оператора и требуется обучение сотрудников.

Измерение электропроводности

• Принцип: Измеряет электропроводность раствора, которая увеличивается с ростом концентрации кислоты.
• Метод:Кондуктометр обеспечивает измеренное значение, которое коррелирует с силой кислоты.
• Лучше всего подходит для: Непрерывный мониторинг растворов HCl и серной кислоты (при соответствующей калибровке)
• Преимущества:
  ✔️ Быстро и просто - обеспечивает измеренные значения в реальном времени
  ✔️ Неразрушающий - без потери образца
• Недостатки:
  ❌ Подвержен влиянию растворенных ионов металлов и требует частой калибровки
  ❌ Подходит не для всех кислот (например, окислительных)
  ❌ Нет дифференциации между содержанием кислоты и металла

• Травление необходимо для подготовки металлических поверхностей к дальнейшей обработке, такой как холодная обработка, сварка или покраска.
• Травление помогает удалить окалину и железный налет с горячекатаной стали, улучшая качество поверхности и снижая риск возникновения дефектов
• Травление широко используется в различных отраслях промышленности, таких как строительство, автомобилестроение и производство.
• Травление также может использоваться для удаления поверхностных загрязнений с других металлов, таких как нержавеющая сталь и алюминий.
• Процесс травления помогает повысить коррозионную стойкость металлических поверхностей

• Контроль концентрации кислоты в травильной ванне имеет решающее значение для эффективности процесса травления
• Травильную ванну следует регулярно очищать и удалять накипь, чтобы предотвратить накопление оксида железа и других загрязнений.
• Использование автоматических систем контроля может помочь оптимизировать процесс травления и сократить количество отходов
