BASF est le titulaire de la licence des installations MDEA, ainsi que de deux autres installations de lavage de gaz, les installations d'ammoniac et les installations de gaz de synthèse. Grâce à la collaboration réussie, le LiquiSonic® système pour la mesure de la concentration de MDEA recommandé par BASF AG Ludwigshafen.
Mesure de la vitesse du son dans MDEA
Application
Dans l'absorbeur, le gaz naturel est dirigé à contre-courant à travers le liquide de lavage, qui s'enrichit en composants perturbateurs. À l'extrémité supérieure de l'absorbeur, le gaz naturel purifié sort. Le
H2S et CO2 MDEA contaminé (amine riche) est transféré après le lavage dans le soi-disant désorbeur. Dans le processus de désorption, la solution de lavage est chauffée, ce qui entraîne la désorption des gaz acides. Le MDEA régénéré (amine pauvre) est ensuite refroidi, filtré et réintroduit dans l'absorption.

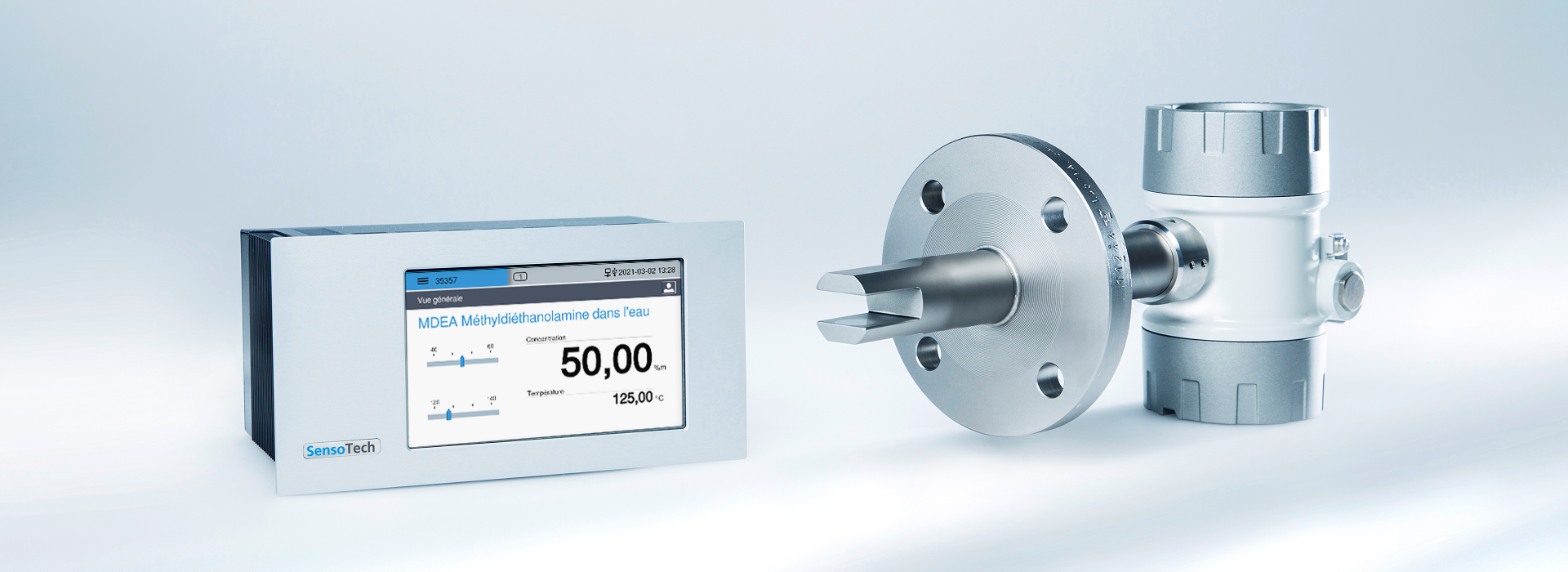

Le système de mesure LiquiSonic® 30 permet une analyse précise de la concentration de MDEA régénéré ainsi qu'une collecte de données permanente. Grâce aux capteurs en ligne LiquiSonic® capteurs le lavage à l'amine est surveillé 24 heures sur 24. Ainsi, il est possible de réagir à tout moment aux fluctuations des concentrations de MDEA et d'améliorer l'efficacité de l'absorption.
Installation

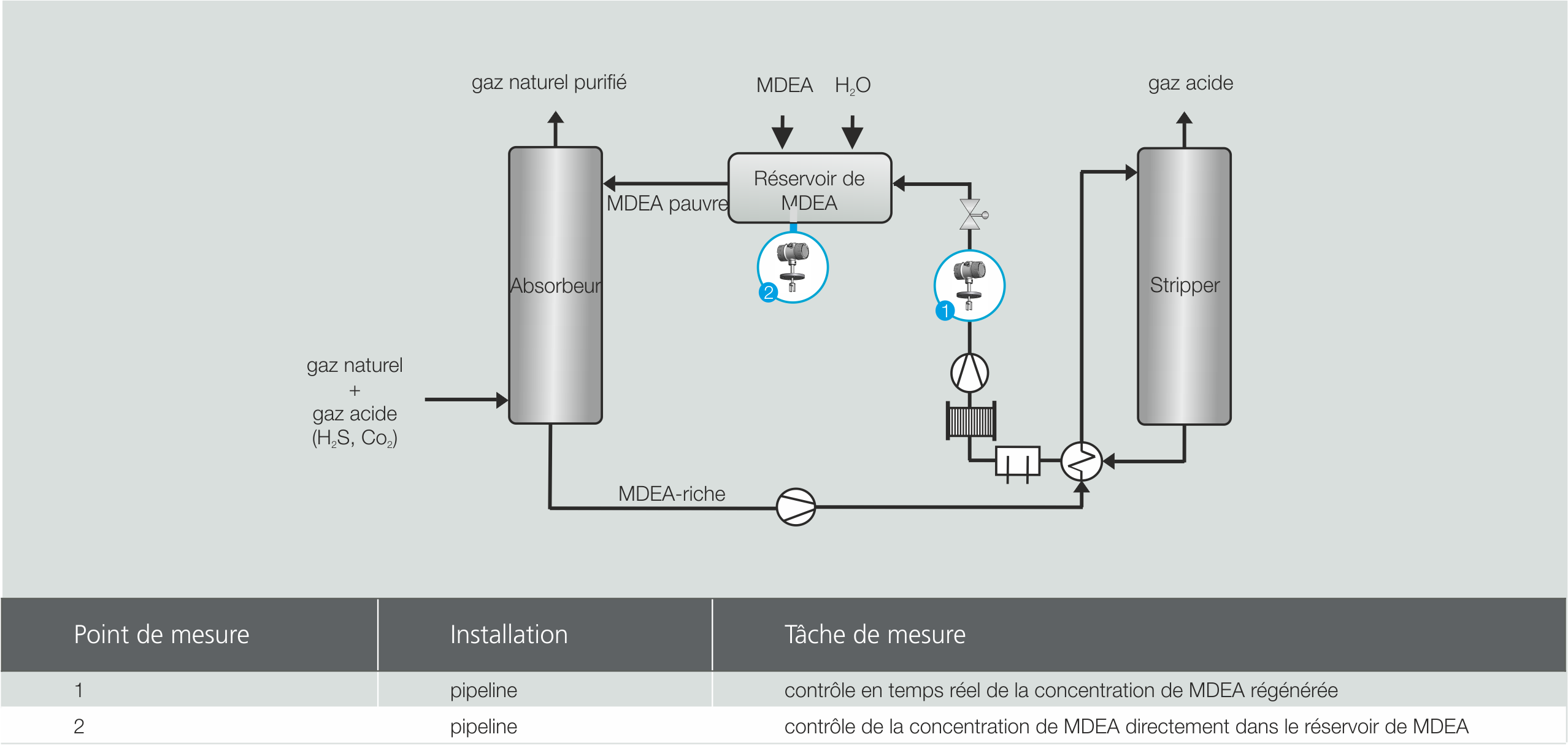

Les LiquiSonic® capteurs sont installés dans la tuyauterie DN50 du désorbeur à l'absorbeur après le refroidisseur d'amine et le filtre, ainsi qu'en plus dans le réservoir de MDEA.
Plage de concentration : 20 à 45 m%
Plage de température : 30 à 65 °C
Avantages pour le client
Grâce à la mesure continue de la concentration de MDEA à l'aide de capteurs en ligne, l'échantillonnage manuel est éliminé. Cela permet de réaliser des économies sur les coûts matériels et de main-d'œuvre ainsi qu'une augmentation de la sécurité des installations :
- Temps nécessaire : 1 h par jour
Grâce à la mesure de la concentration à l'aide de LiquiSonic® la pureté de la solution de lavage MDEA régénérée pour une efficacité optimale de l'absorption est garantie. Cela évite le surdosage de la solution de lavage MDEA.
Le lavage à l'amine est un processus chimique pour la séparation du CO2, H2, S et d'autres gaz acides du gaz naturel. Une solution aqueuse légèrement alcaline d'amines (principalement des amines tertiaires) est utilisée, qui absorbe chimiquement et de manière réversible les gaz acides. En raison de sa haute sélectivité pour H2S et CO2 , la méthyldiéthanolamine tertiaire (MDEA) est utilisée comme absorbant. L'objectif du lavage du gaz est de préparer le gaz naturel acide pour le transport ultérieur selon les exigences du pipeline, sinon des dommages de corrosion peuvent survenir.
