控制器

技术与用户之间的界面

高分辨率触摸显示屏为用户提供最高水平的技术舒适度和支持拉丁文、亚洲文和西里尔文字符的虚拟键盘。菜单和显示功能结构清晰,用户界面直观简单。图形趋势显示提供有关当前过程的快速、清晰的信息。支持密码的用户管理以及稳定且广泛的数据和事件日志使系统极其可靠和安全。

多种可选接口可确保轻松集成到几乎任何过程环境中。此外,控制器还可以通过浏览器与 PC 或平板电脑连接进行操作。

特征

  • 最新的微处理器技术,配备高分辨率 TFT 触摸显示屏,可在所有照明条件下实现舒适的操作和最佳的可读性
  • 正面 IP65,可选择作为 19" 机架或集成在现场外壳中
  • 电源输入/输出、数字输入/输出以及 TCP/IP 和现场总线接口
  • 以太网、串口和USB端口
  • 2 GB SSD 数据存储,用于稳定的测量数据记录和事件记录
  • 多通道趋势显示
  • 多语言用户指南和虚拟键盘,包括拉丁语、亚洲语和西里尔语字符
  • 支持密码的用户管理
  • 声波图表® (声音信号的表示)用于在困难的测量条件(例如气泡)下进行优化
  • 读取数据和事件日志
  • 读出设备数据表
  • 各种产品记录管理
  • 计算并加载您自己的产品数据集
  • 使用PC或平板电脑通过浏览器远程控制设备

控制器型号

类型类别 特征
控制器 40

控制器40用于分析多组分系统(碱液-盐水、酸-盐水),特别是在气体洗涤器和中和系统中。

控制器 30

Controller 30 配备了强大的传感器接口。这意味着它最多可以与 4 个传感器配对。当配备多个测量点时,这会产生特别经济高效的解决方案。

控制器 20

控制器 20 是经济型。与控制器 30 相比,它的功能有所减少,并且可以通过其数字接口连接到传感器。

特征

显示清晰

控制器的主视图提供了当前设置产品、其测量值以及测量点液体温度的快速概览。
显示屏左侧区域的极限值显示可以快速识别测量偏差。如果超出限值,显示当前测量值的引脚会改变颜色并显示为红色。

显示清晰
清晰显示2

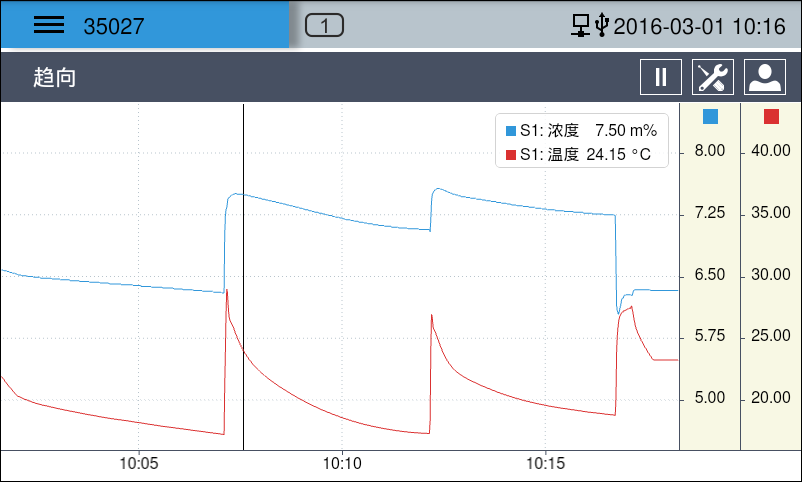

趋势展示

当前浓度、密度或温度的趋势显示提供了清晰的信息并可轻松进行过程跟踪。

G2387_08

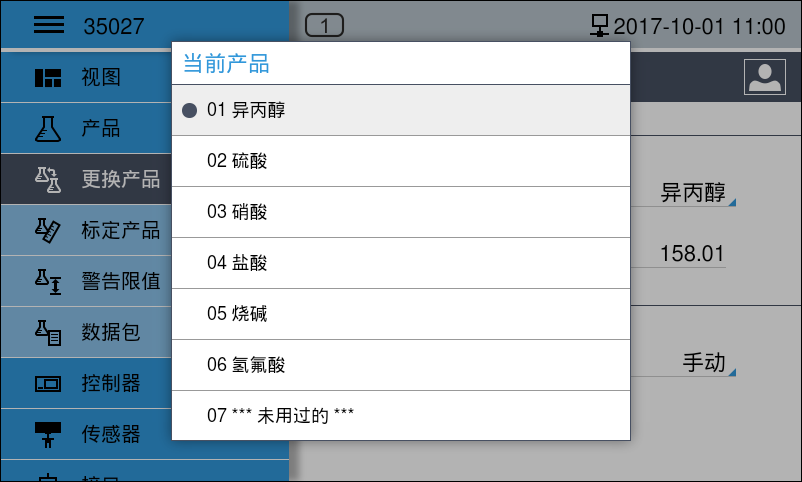

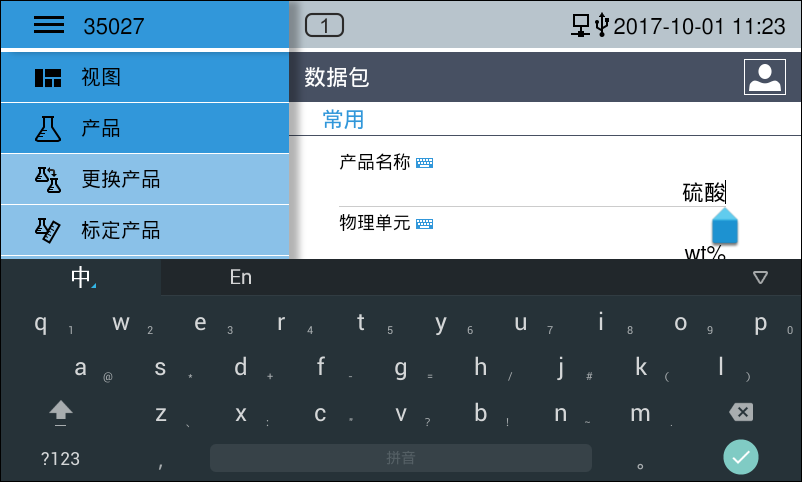

多产品记录管理

控制器中可存储标准 32 个产品或最多 99 个产品的产品数据集或参数集。切换到另一种产品是通过选择菜单完成的。这意味着同一设备可用于测量不同工艺液体的浓度或密度。产品名称可以单独更改。液体或测量点的名称是可以想象的。

G2380_08_01
G2343_08_01

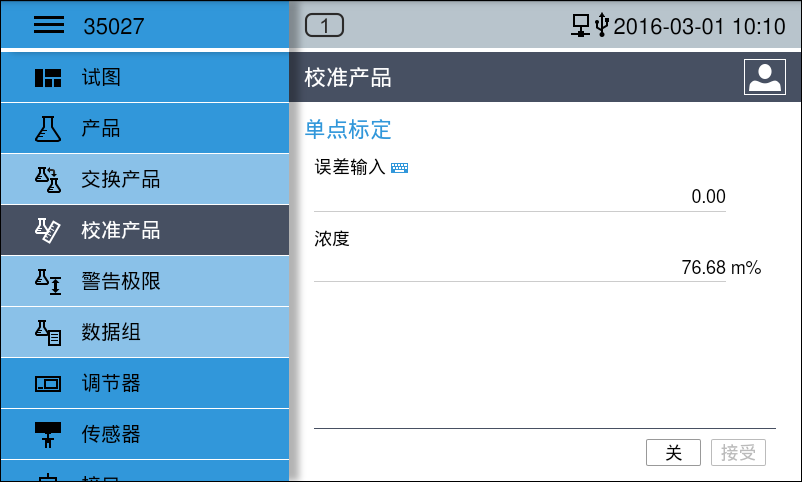

校准

浓度计算可以通过产品特定的校准来适应工艺条件。这是通过用户友好的校准菜单完成的。

G2469_08

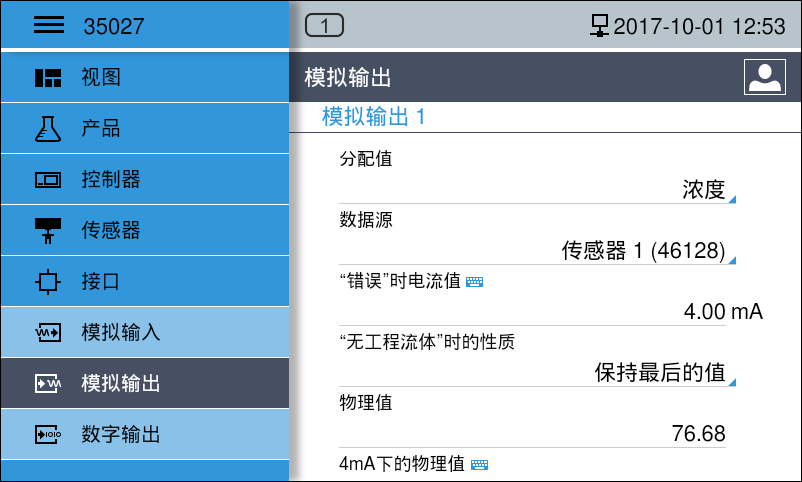

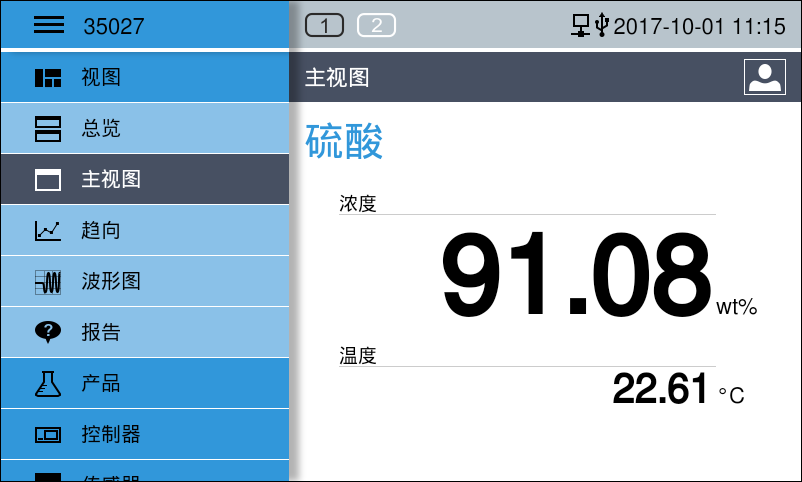

用户友好的菜单导航

控制器提供多种参数和功能。所有参数都可以使用“树形结构”和菜单方便地设置。

G2365_08_01
G2348_08_01

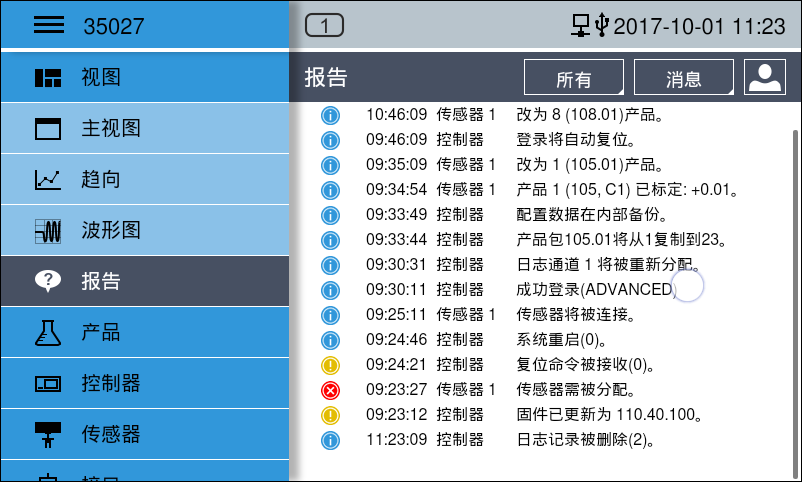

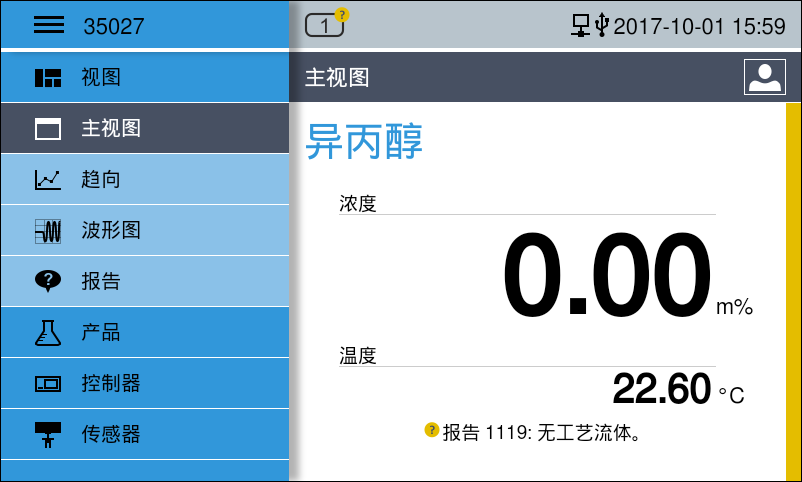

事件日志和警报消息

该设备具有自动自我监控功能。所有警报消息均以纯文本形式显示并保存在事件日志中。事件日志可以直接在设备上读取或跟踪。例如,记录了哪个用户在什么时间校准了哪个产品以及哪个值。

G2378_08_01
G2403_08_01

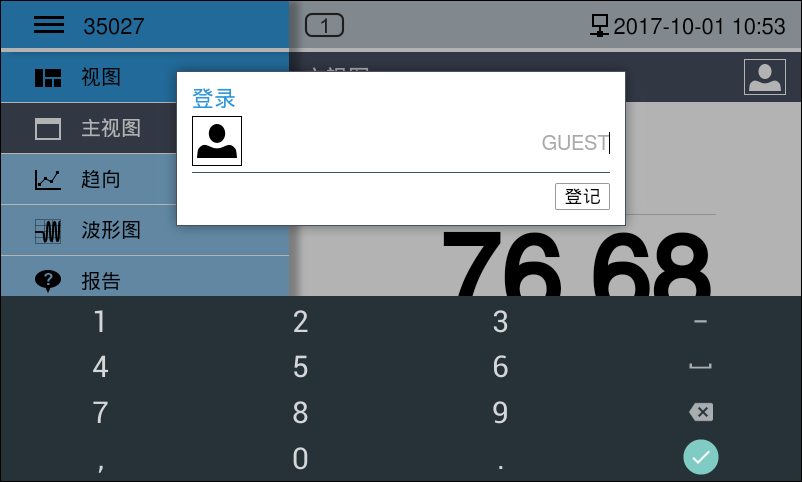

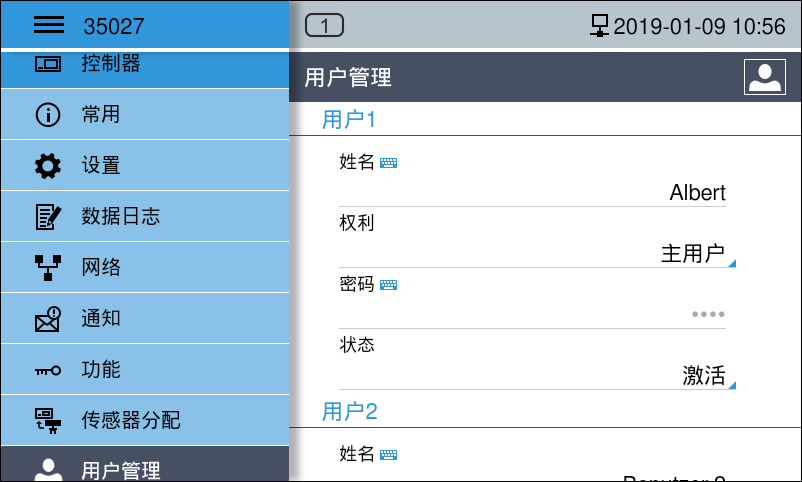

用户管理

系统安全非常重要。控制器提供用户管理选项。可以定义多个具有不同用户权限的用户。这确保了只有公司中的某些人员执行某些操作,例如校准。

G2331_08_01
G2638_08_01

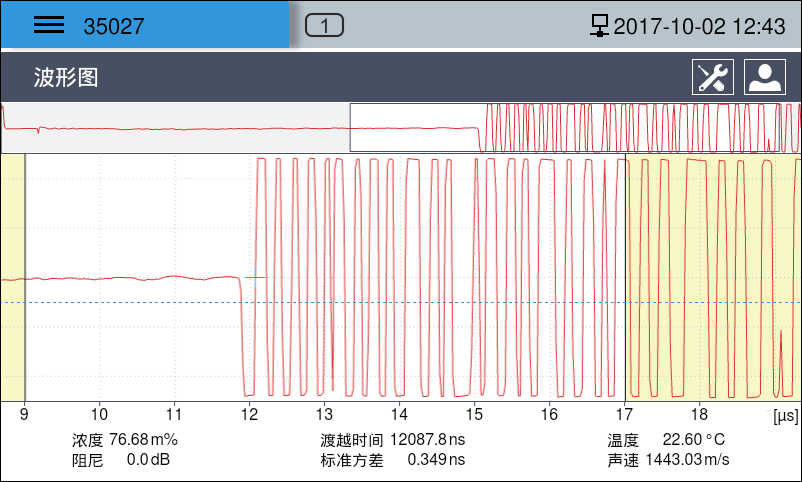

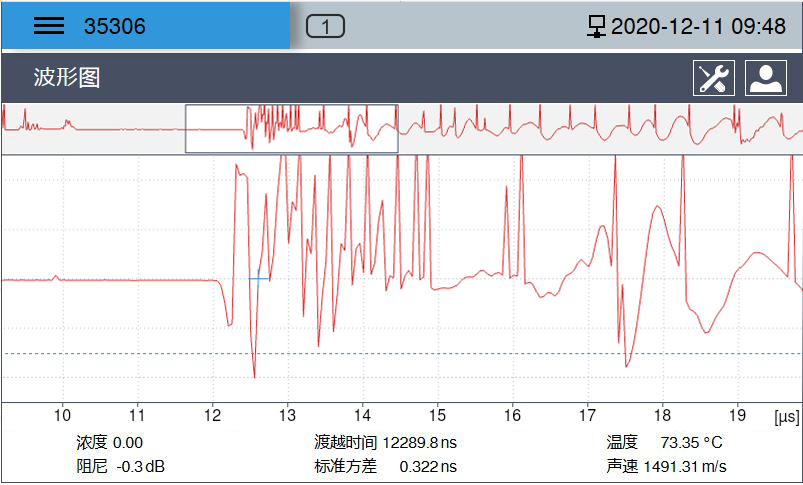

声波图表®

超声波传感器允许选择 声波图表® 超声接收信号的表示。通过此功能可以非常方便地观察测量条件。声波图表® 在聚合追踪等困难的测量条件下非常有帮助。但即使液体中存在气泡,传感器也可以最佳地适应测量任务。

G2398_08_01
G2482_08

多语种

控制器可以用不同的语言进行操作,并且可以用拉丁文、亚洲文或西里尔文字符输入文本。

可用语言:
德语、英语、法语、西班牙语、葡萄牙语、俄语、中文、日语、波兰语

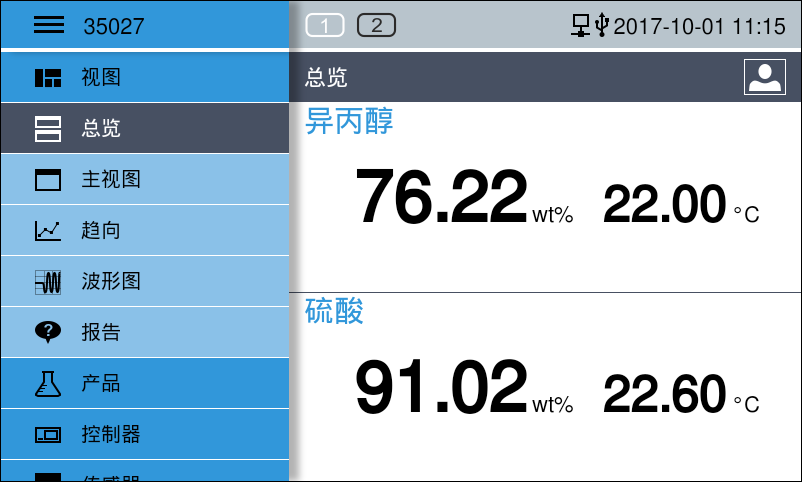

多测点功能

这 控制器 30 能够管理多达 4 个传感器。如果有多个测量点,则可以在2或4个传感器视图中显示测量值。

G2364_08_01
V10 控制器测量点概览 4 通道

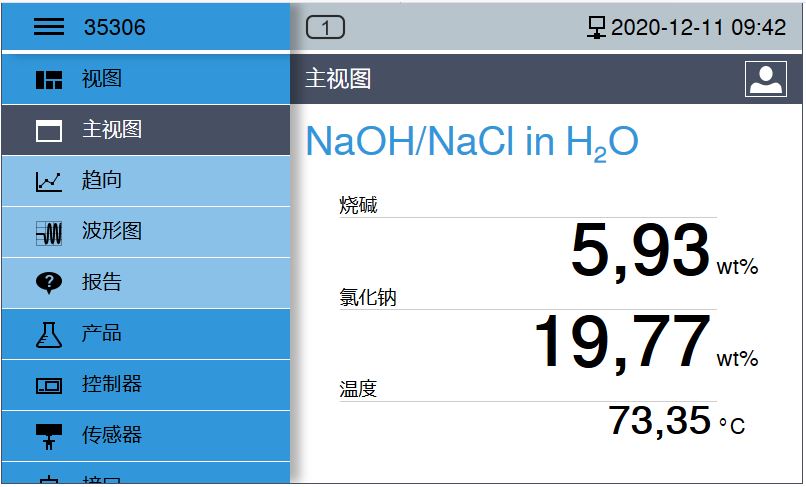

多组件显示

这 控制器 40 允许计算和表示三组分混合物中的两个独立浓度。物理量和浓度均可显示。

G2422_08_01

变体

提供以下控制器型号:

特征 C20 C30 C40
每个控制器的传感器数量
1
4
1
三成分分析


√
结晶应用程序



聚合应用程序



展示
触碰
触碰
触碰
住房
金属
金属
金属
趋势展示

√
√
产品记录
16
99
99
内部/外部产品切换
√
√
√
产品名称可编辑

√
√
多种语言操作
√
√
√
具有 30,000 行数据的日志

√
√
事件日志

√
√
用户管理

选修的
选修的
声波图表®
选修的
选修的
选修的
浓度模拟输出
√
√
√
温度模拟输出
√
√
√
模拟输出
2
4
4
模拟输入
1
4
4
开关输出
2
6
6
串行接口
√
√
√
USB接口
√
√
√
以太网接口
选修的
选修的
选修的
现场总线接口
选修的
选修的
选修的

控制器配件

该控制器设计用于安装在控制面板中。它也可以采用 19 英寸 4U 外壳。

为了能够在现场安装控制器,可以使用由塑料、不锈钢制成或用于危险区域的现场外壳,以最佳地满足现场条件。

您有疑问吗?

描述您的应用 - 我们将与您联系进行技术协调!
我们一起澄清边界条件和可能的解决方案。

* 必填字段

细节

您已经在使用 SensoTech 设备了吗? *
* 必填字段

控制器形成传感器和操作员之间的接口。作为评估单元,控制器接管过程数据的可视化,管理用于计算浓度的数据集,并允许校准和调整测量数据。

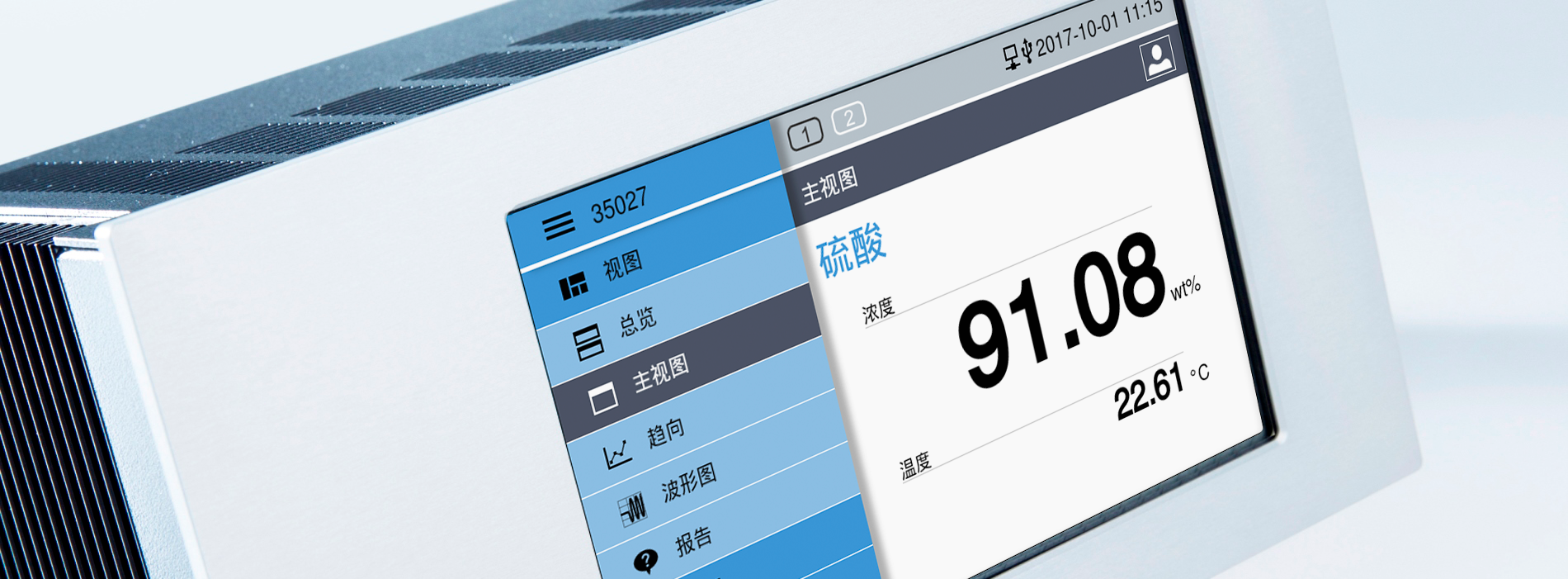

控制器 V10 图像 硫酸
