Traitement du pétrole brut

En plus de ses utilisations dans les industries pharmaceutique et alimentaire, le pétrole est principalement utilisé comme source d'énergie et dans l'industrie chimique. Ici, c'est l'une des matières premières les plus importantes, par exemple dans la production de produits chimiques de base, de plastiques et de détergents.

Le pétrole brut extrait est un mélange de pétrole, de gaz naturel, d'eau salée et d'impuretés et ne peut pas être traité immédiatement. Un traitement est d'abord effectué pour qu'il atteigne la qualité requise pour un traitement ultérieur dans une raffinerie. Le nettoyage se fait dans des installations de séparation spéciales en plusieurs étapes. La première étape de nettoyage consiste à éliminer le gaz associé, suivie de la séparation de l'eau salée du pétrole.

Séparation de phase avec LiquiSonic® Mesure de la vitesse du son

Application

L'élimination du gaz associé au pétrole s'effectue dans le séparateur de gaz par tourbillonnement du mélange sous pression accrue (condensation). Le gaz s'échappe et est collecté séparément et traité ultérieurement. De plus, la concentration de l'émulsion pétrole-eau salée peut être déterminée dans le séparateur à l'aide de LiquiSonic®être déterminée.

L'émulsion de pétrole et d'eau salée est ensuite transférée dans un réservoir de pétrole brut séparé. Grâce à la différence de densité entre le pétrole et l'eau salée, les deux phases peuvent être séparées. L'eau salée flottant sous le pétrole est pompée. La séparation de l'eau salée du pétrole peut être surveillée à l'aide de LiquiSonic® technique de mesure Les vitesses du son caractéristiques des différentes phases sont mesurées et évaluées par le contrôleur. Ainsi, une séparation de phase en quelques secondes est possible.

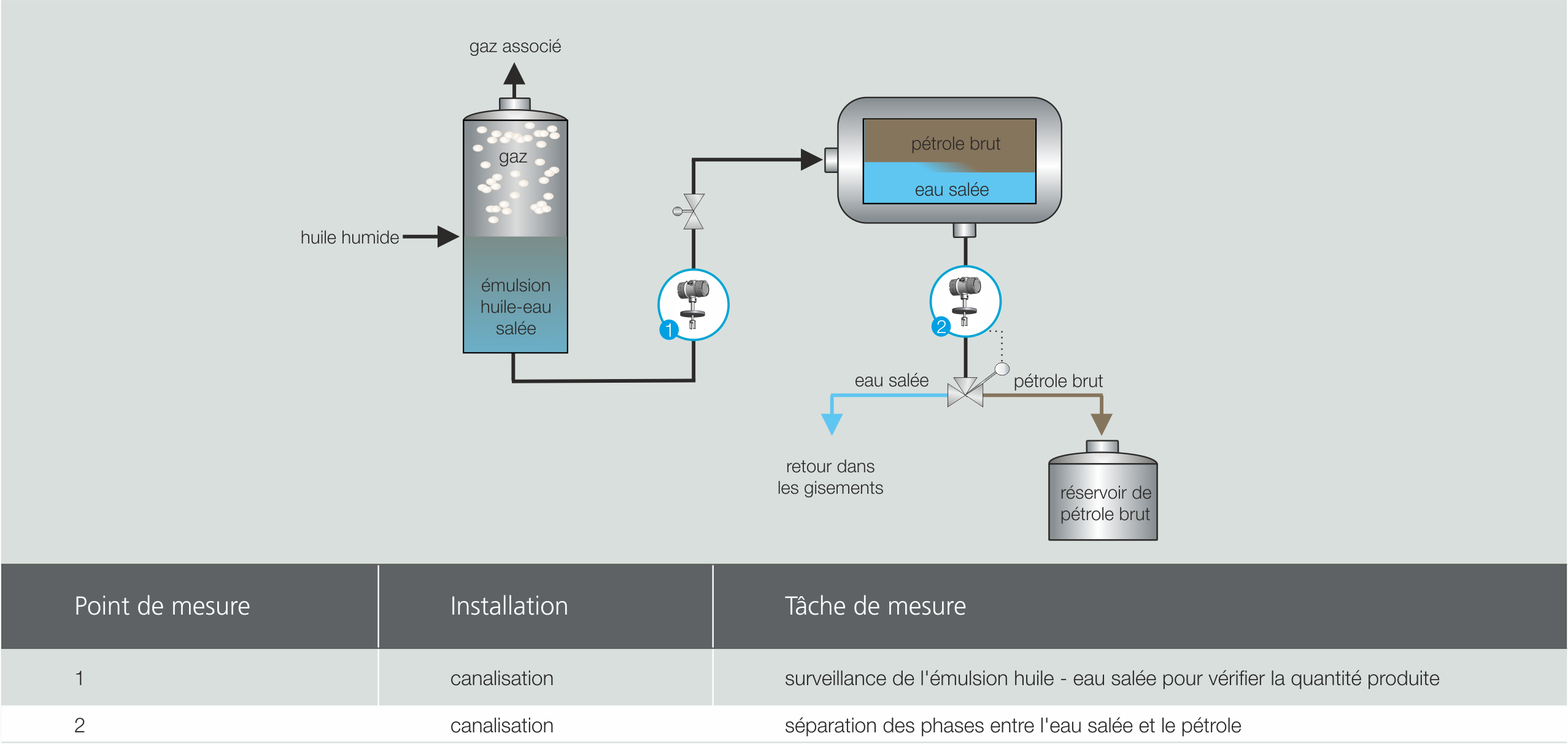

Installation

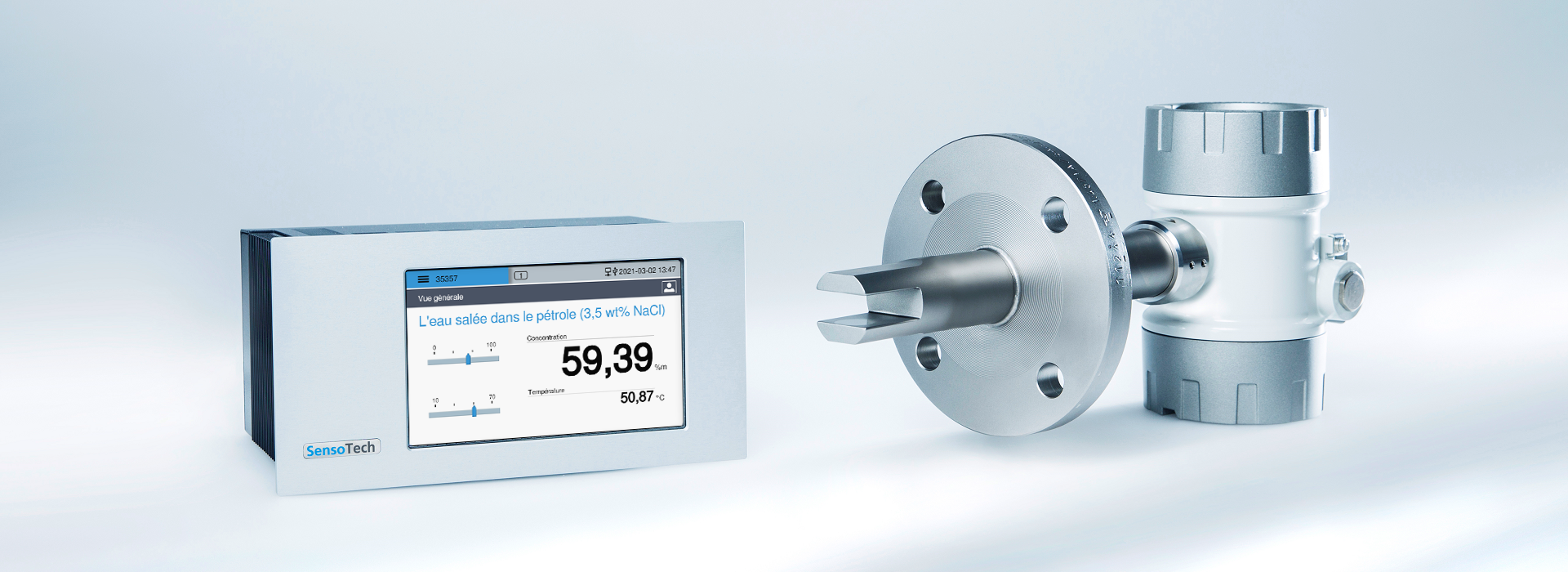

Les LiquiSonic® capteurs peuvent être facilement installés dans la conduite de transport après la séparation du gaz. Une autre possibilité d'installation se trouve à la sortie du réservoir de pétrole brut. Ici, la vanne de vidange de fond avec capteur intégré LiquiSonic® capteur pour une séparation de phase rapide sans espace mort est proposée. Le LiquiSonic® contrôleur 30 peut être connecté à jusqu'à 4 capteurs. Il est donc possible de surveiller le processus à plusieurs points de mesure.

  • Mesure de la concentration de l'émulsion huile-eau salée dans le séparateur de gaz
  • Détection et séparation des phases

Plage de mesure typique :
Plage de concentration du pétrole : 0 à 100 % m
Plage de température : 10 à 70 °C

Avantages pour le client

Les LiquiSonic® technique de mesure garantit à tout moment la détection précise des différentes phases (huile / eau) avec un temps de réponse extrêmement rapide de moins d'une seconde. Cela garantit la qualité requise pour le traitement ultérieur dans la raffinerie. Grâce à la séparation précise de l'eau salée, le rendement pétrolier est augmenté.

De plus, la quantité de produit attendue peut être déterminée avec la valeur de mesure de concentration de l'émulsion huile-eau salée dans le séparateur de gaz.

L'une des premières étapes de la production de pétrole est la séparation du gaz associé au pétrole et de l'eau de formation salée du pétrole brut extrait.
