Supervisión de la concentración de aceite en el circuito de refrigerante

Reducción de gases de efecto invernadero mediante depuradores de CO2

Sensores para la optimización del proceso de depuradores de CO2

Décadas de experiencia muestran que las mediciones en la investigación, especialmente en el circuito de refrigerante, son costosas y complicadas. A menudo, la toma de muestras es difícil o incluso imposible. Por lo tanto, la relación entre el aceite y el refrigerante debe estimarse mediante métodos indirectos.

El objetivo es averiguar cuán eficiente es un sistema de refrigeración en función de la concentración de aceite. La información obtenida de las mediciones proporciona información sobre cómo se desarrollan los procesos en el compresor y cuándo este ya no es operativo.

Para poder realizar las mediciones con la mayor precisión posible, SensoTech ha desarrollado la solución en línea LiquiSonic® OCR que ofrece ventajas inigualables.

¿Qué pasaría si la relación entre el aceite y el refrigerante fuera conocida en todo momento y con alta precisión?
¿Qué pasaría si para determinar la relación aceite/refrigerante ya no fuera necesario tomar muestras costosas?

Medición del circuito frigorífico con LiquiSonic® OCR

Mediante LiquiSonic® OCR hay disponible continuamente información completa sobre el proceso de refrigerante. El conocimiento permanente de la concentración garantiza un control óptimo del proceso, mientras que el rápido acercamiento a la relación óptima aceite/refrigerante reduce el tiempo de ajuste.

Solicitar ahora

La relación óptima de refrigerante y aceite con LiquiSonic® OCR determinado eficientemente

SensoTech permite tener en todo momento un conocimiento preciso sobre la concentración de aceite de compresor en refrigerante. Mediante mediciones en línea precisas, se elimina la necesidad de una toma de muestras costosa y propensa a errores. Los valores medidos están siempre disponibles y se actualizan cada segundo.

Máxima precisión en la supervisión del aceite en el circuito de refrigerante

SensoTech pone el mayor énfasis en la precisión de las mediciones al supervisar la concentración de aceite. La determinación de la concentración de aceite se basa en mediciones de presión, temperatura y velocidad del sonido en el refrigerante líquido. Este principio de medición altamente preciso permite un ajuste preciso de la velocidad de circulación de aceite deseada.

Determinación continua de la concentración de aceite en lugar de valores de medición puntuales

La gran ventaja de la monitorización en línea del estado del aceite es la disponibilidad permanente de los valores de medición. Debido a la actualización por segundo de los datos, el operador tiene en todo momento un conocimiento preciso de la concentración de aceite medida. El ajuste laborioso de la concentración de aceite en el circuito es cosa del pasado.

Supervisión de una variedad de refrigerantes con un dispositivo de medición de refrigerante

SensoTech convence con soluciones de proceso sostenibles y completas. En total, se pueden almacenar hasta 32 conjuntos de datos de productos (modelos de cálculo) en el controlador. Esto hace que sea posible supervisar sin problemas una amplia gama de refrigerantes con la LiquiSonic® Tecnología de medición supervisar. Gracias a la experiencia de décadas y la fabricación de los dispositivos de medición, casi no queda ningún refrigerante que no haya sido medido por SensoTech.

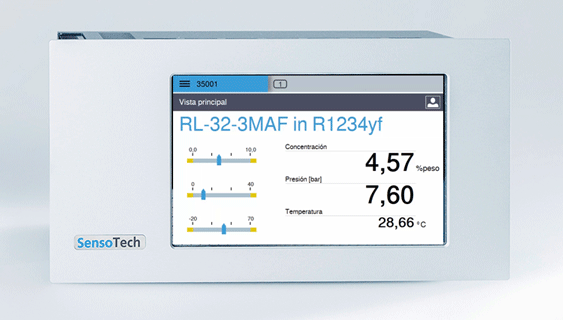

Determinación de concentración de aceite y refrigerador mediante LiquiSonic® OCR.

Selección de refrigerantes medidos

  • R134a
  • R407c
  • R410A
  • R744
  • R1234yf
  • R1234ze
  • R290 (Propano)
  • R1233zd (E)
  • R407A
  • R404A
  • R454-B
  • R454-C
  • R717 (Amoníaco)

Selección de aceites de compresor medidos

  • D11
  • ND12
  • PAG
  • ACC-HV
  • POE 68

Soporte integral para el análisis de aceite en el circuito de refrigerante

  • Aclaración de las condiciones generales
    Primero se discute con el usuario qué medio debe medirse. Los ingenieros de SensoTech verifican si la combinación de refrigerante y aceite ya está presente en la base de datos existente. Si no es así, se determina la viabilidad de la medición en el laboratorio propio.
  • Aclaración de la especificación para la medición de aceite en refrigerante
    Una vez clara la tarea de medición, se aclaran las especificaciones. Entre otras cosas, si se necesitan materiales especiales, variantes de instalación o accesorios especiales para la supervisión en el circuito de refrigerante. El desarrollado para esta aplicación LiquiSonic® Sistema OCR ya cuenta, por ejemplo, con una cabeza de medición especial y un recipiente adaptador. Este equipo permite una integración sin problemas en el circuito de refrigerante.
  • Calificación de instalación in situ en el circuito de refrigerante
    A petición, SensoTech apoya todo el proceso. Nuestros ingenieros de aplicaciones controlan la correcta instalación del sistema de medición y verifican si las primeras mediciones se realizan correctamente.
  • Formación continua y regular
    Para diversas aplicaciones, SensoTech ofrece seminarios web y capacitaciones adicionales. Esto permite al operador conocer el sistema de medición de antemano o descubrir nuevas funciones posteriormente.
  • Provisión de nuevos conjuntos de datos para aceite en refrigerante
    El LiquiSonic® Sistema de medición no está limitado a un refrigerante o aceite específico. En el marco de investigaciones, se analizan diferentes refrigerantes en el laboratorio interno de SensoTech, como el refrigerante R32 y R134a. El uso de otro refrigerante más adelante no representa un problema. Para ello, SensoTech simplemente calcula un nuevo conjunto de datos, lo carga en el controlador y ya se puede determinar el contenido de aceite en el nuevo refrigerante.
  • Asesoramiento para proyectos posteriores
    Para preguntas sobre los proyectos o sobre otras aplicaciones, el competente equipo de SensoTech está disponible para asesorar.

Ejemplos prácticos de aplicación de refrigerantes ya medidos

A nivel mundial, hay innumerables refrigerantes en uso. Como empresa de alcance mundial, SensoTech ya ha realizado innumerables proyectos con socios.

Tasa de circulación de aceite en R410A

    • Principalmente utilizado en sistemas de refrigeración y aire acondicionado, así como en bombas de calor en edificios
    • Determinación en línea muy precisa de la concentración de aceite
    • Refrigerante de reemplazo para instalaciones prohibidas de R22

    Análisis de refrigerante para R1234yf

      • Hasta 357 veces más amigable con el clima que otros refrigerantes utilizados
      • Se utiliza como reemplazo de R134a en automóviles nuevos
      • Trabajo más eficiente a temperaturas más altas
      • Utilizado en sistemas de aire acondicionado de automóviles

      Aceite en refrigerante R134a

        • Prohibido en automóviles nuevos dentro de la UE, por lo que su uso a menudo se realiza fuera de la UE
        • Uso mundial en sistemas de aire acondicionado de automóviles
        • R134a se considera la referencia estándar a nivel mundial

        Preguntas frecuentes sobre la determinación de la concentración de aceite del refrigerante

        Para preguntas sobre la medición de la concentración de aceite en el circuito del refrigerante o sobre el sistema de medición LiquiSonic® OCR el competente equipo de SensoTech está disponible.

        Preguntas frecuentes:

        • ¿Por qué es problemático tomar una muestra para determinar la concentración de la mezcla de refrigerante y aceite?
          La toma de muestras para determinar la concentración es inexacta y engorrosa, ya que se interviene en el sistema cerrado. En general, los refrigerantes se evaporan tan pronto como entran en contacto con el aire. Las muestras son de aproximadamente un litro. El análisis se realiza en el laboratorio. La concentración de aceite a determinar en el refrigerante solo está disponible después de un tiempo considerable y es solo una instantánea. La cantidad de muestra faltante asegura que el valor medido determinado no refleje la concentración actual. El sistemadebe volver a estabilizarse. Por lo tanto, es preferible una monitorización en línea en tiempo real a una toma de muestras.
        • ¿Cuál es el propósito del aceite en un sistema de refrigeración?
          El aceite en el sistema de refrigeración lubrica el compresor y asegura que funcione sin problemas y no sufra daños. Se debe prestar atención a la proporción perfecta de mezcla de aceite y refrigerante. La regla es: tan poco aceite como sea posible, pero tanto como sea necesario. Demasiado aceite puede, entre otras cosas, reducir la capacidad de enfriamiento.
        • ¿Qué sucede si hay demasiado aceite en el sistema de aire acondicionado?
          Si hay demasiado aceite en el sistema de aire acondicionado, se produce una reducción de la capacidad de enfriamiento. Esta reducción hace que el sistema de aire acondicionado funcione de manera limitada, requiriendo más tiempo para alcanzar el enfriamiento deseado o no pudiendo alcanzar la temperatura deseada.
        • ¿Qué tipo de aceite se utiliza en el refrigerante?
          Existen numerosas combinaciones de aceite y refrigerante que se utilizan en diferentes compresores. El tipo exacto de aceite que se utiliza depende únicamente del fabricante del compresor, ya que los compresores específicos son adecuados solo para ciertos aceites.
        • ¿Puede el refrigerante en el aire acondicionado ser reemplazado por otro?
          Aunque las mediciones se pueden realizar con cualquier refrigerante conocido, no todos los refrigerantes pueden usarse en todos los sistemas de aire acondicionado. Si se utiliza un refrigerante diferente al anterior, puede atacar y dañar las juntas del compresor.
