Controlador

La interfaz entre tecnología y usuario

La pantalla táctil de alta resolución ofrece al usuario el máximo confort técnico y un teclado virtual que admite caracteres latinos, asiáticos y cirílicos. El menú y las funciones de visualización están claramente estructurados, la navegación es intuitiva y sencilla. Una representación gráfica de tendencias informa rápida y claramente sobre el progreso actual del proceso. Tanto la gestión de usuarios con contraseña como un registro de datos y eventos estable y extenso hacen que el sistema sea máximo fiable y seguro.

Una variedad de interfaces opcionales disponibles asegura una integración sencilla en casi cualquier entorno de proceso. Además, el controlador se puede operar a través de una conexión de navegador con una PC o tableta.

Características

  • La última tecnología de microprocesadores con pantalla táctil TFT de alta resolución para un manejo cómodo y la mejor legibilidad en todas las condiciones de iluminación
  • Frontal IP65, opcional como rack de 19" o integrado en la carcasa de campo
  • Entradas/salidas de corriente, entradas/salidas digitales, así como interfaces TCP/IP y de bus de campo
  • Ethernet, interfaz serial y conexión USB
  • 2 GB de almacenamiento SSD para un registro estable de datos de medición y protocolos de eventos
  • Representación de tendencias multicanal
  • Guía de usuario multilingüe y teclado virtual, incluidos caracteres latinos, asiáticos y cirílicos
  • Gestión de usuarios con contraseña
  • SonicGraph® (Representación de la señal de sonido) para optimización en condiciones de medición difíciles (por ejemplo, burbujas de gas)
  • Lectura del registro de datos y eventos
  • Lectura de hojas de datos del dispositivo
  • Gestión de diferentes conjuntos de datos de productos
  • Cálculo y carga de conjuntos de datos de productos propios
  • Control remoto del dispositivo a través del navegador con PC o tableta

Variantes de controlador

Clase de tipoCaracterísticas
Controlador 40

El Controlador 40 se utiliza para el análisis de sistemas multicomponentes (lejía-sal-agua, ácido-sal-agua), especialmente en lavadores de gases e instalaciones de neutralización.

Controlador 30

El Controlador 30 está equipado con una interfaz de sensor potente. Esto le permite conectarse con hasta 4 sensores, lo que resulta en soluciones especialmente rentables para equipar múltiples puntos de medición.

Controlador 20

El Controlador 20 es la variante económica. Dispone de un equipamiento reducido en comparación con el Controlador 30 y puede conectarse a un sensor a través de su interfaz digital.

Funciones

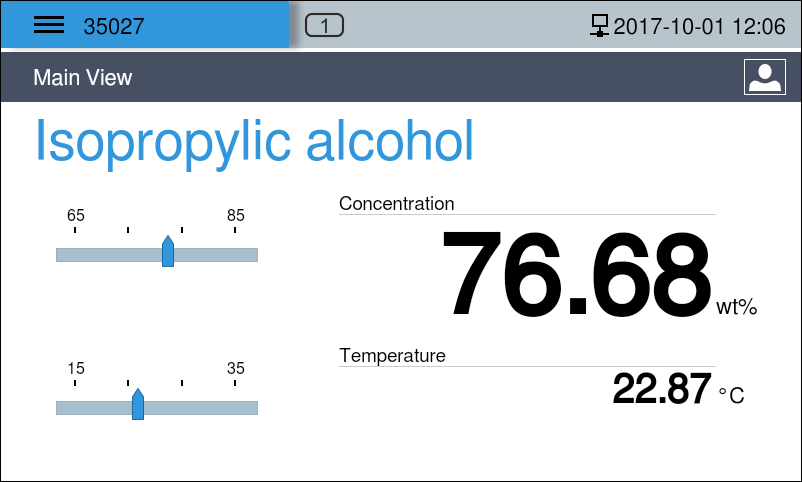

Pantalla clara

La vista principal del controlador proporciona una visión rápida del producto actualmente configurado, su valor de medición y la temperatura del líquido en el punto de medición.
La indicación del valor límite en el área izquierda de la pantalla permite una rápida identificación de desviaciones de medición. Si se supera un valor límite, el pin que muestra el valor de medición actual cambia de color y aparece en rojo.

Visualización de tendencias

La representación de tendencias de la concentración, densidad o temperatura actuales ofrece información clara y permite un seguimiento sencillo del proceso.

Gestión de varios conjuntos de datos de productos

En el controlador se pueden almacenar los conjuntos de datos de productos o conjuntos de parámetros de 32 productos como estándar o un máximo de 99 productos opcionalmente. El cambio a otro producto se realiza a través del menú de selección. Así, el mismo dispositivo puede utilizarse para la medición de concentración o densidad para diferentes líquidos de proceso. El nombre del producto puede cambiarse individualmente. Es posible nombrar el líquido o el punto de medición.

Calibración

El cálculo de la concentración puede ajustarse a las condiciones del proceso mediante una calibración específica del producto. Esto se realiza con un menú de calibración fácil de usar.

Navegación de menú fácil de usar

El controlador ofrece una variedad de parámetros y funciones. Todos los parámetros pueden configurarse cómodamente a través de una "estructura de árbol" y menús.

Registro de eventos y mensajes de alarma

El dispositivo tiene un auto-monitoreo automático. Todos los mensajes de alarma se muestran en texto claro y se almacenan en el registro de eventos. El registro de eventos puede leerse o seguirse directamente en el dispositivo. Por ejemplo, se documenta qué usuario calibró qué producto con qué valor y en qué momento.

Gestión de usuarios

La seguridad del sistema es de gran importancia. El controlador ofrece la posibilidad de una gestión de usuarios. Se pueden definir varios usuarios con diferentes derechos de usuario. Así se asegura que solo ciertas personas en la empresa puedan realizar ciertas acciones, por ejemplo, calibraciones.

SonicGraph®

Los sensores de ultrasonido permiten con la opción SonicGraph® la visualización de la señal de recepción de ultrasonido. Con esta función se pueden observar cómodamente las condiciones de medición. SonicGraph® es extremadamente útil en condiciones de medición difíciles como el seguimiento de la polimerización. Pero también en presencia de burbujas de gas en el líquido, el sensor se puede ajustar de manera óptima a la tarea de medición.

Multilingüismo

El manejo del controlador es posible en varios idiomas y la entrada de texto se puede realizar en caracteres latinos, asiáticos o cirílicos.

Idiomas disponibles:
Alemán, Inglés, Francés, Español, Portugués, Ruso, Chino, Japonés, Polaco

Función multi-punto de medición

El Controlador 30 ofrece la posibilidad de gestionar hasta 4 sensores. Así, en varias estaciones de medición, los valores medidos se pueden mostrar en la vista de 2 o 4 sensores.

Visualización multicomponente

El Controlador 40 permite el cálculo y la visualización de dos concentraciones independientes en una mezcla de 3 componentes. Se pueden mostrar tanto las magnitudes físicas como las concentraciones.

Variantes

Se ofrecen las siguientes variantes del controlador:

Propiedad C20 C30 C40
Número de sensores por controlador
1
4
1
Análisis de 3 componentes


Programa de aplicación de cristalización



Programa de aplicación de polimerización



Pantalla
Táctil
Táctil
Táctil
Carcasa
Metal
Metal
Metal
Visualización de tendencias

Conjuntos de datos del producto
16
99
99
Cambio de producto interno / externo
Nombre del producto editable

Operación en varios idiomas
Registro con 30,000 líneas de datos

Registro de eventos

Gestión de usuarios

opcional
opcional
SonicGraph®
opcional
opcional
opcional
Salida analógica para la concentración
Salida analógica para la temperatura
Salidas analógicas
2
4
4
Entradas analógicas
1
4
4
Salidas de conmutación
2
6
6
Interfaz serial
Interfaz USB
Interfaz Ethernet
opcional
opcional
opcional
Interfaz de bus de campo
opcional
opcional
opcional

Accesorios del controlador

El controlador está diseñado para su instalación en paneles de control. Como alternativa, está disponible en una carcasa de 19" 4U.

Para poder instalar el controlador en el campo, hay carcasas de campo disponibles en plástico, acero inoxidable o para áreas con riesgo de explosión, que se adaptan óptimamente a las condiciones locales.

¿Tiene preguntas?

¡Nos complace asesorarlo para resolver su tarea de medición específica!

El controlador forma la interfaz entre el sensor y el operador. Como unidad de evaluación, el controlador se encarga de la visualización de los datos del proceso, gestiona los conjuntos de datos para el cálculo de la concentración y permite la calibración y ajuste de los datos de medición.
