Typische Anwendungen finden Notfall-Gaswäscher der chemischen Industrie bei der Absorption von Emissionen, wie Chlorgas, Brom, Phosgen, NOx, Ammoniak, HF und SO2. Zur Neutralisation dieser Gase werden bei nasschemischen Gaswäschen überwiegend Laugen wie Natronlauge oder Kalilauge eingesetzt. Der Gasstrom wird durch die Waschflüssigkeit geleitet und im Falle einer Havarie bzw. Leckage kann so ein Austreten gefährlicher Emissionen unterbunden werden.
Schallgeschwindigkeitsmessung mit LiquiSonic® 40
Anwendung
Im Notfall-Gaswäscher zirkuliert die Waschflüssigkeit und wird mit dem zu reinigenden Gasstrom in Kontakt gebracht. Sofern giftige Bestandteile nach einer Havarie vorhanden sind, werden diese chemisch gebunden. Aber auch beim Normalbetrieb ohne Notfall werden bestimmte Bestandteile, beispielsweise CO2 absorbiert, sodass die Konzentration (NaOH) abnimmt. Um eine maximale Absorption und eine stets ausreichende Menge an Absorptionsmittel, meist NaOH, zu gewährleisten, muss die Konzentration der Natronlauge sowie der Salze (NaCl und Na2CO3) überwacht werden.
Das Messsystem LiquiSonic®ermöglicht die Konzentrationsmessung im 3-Komponenten-Gemisch durch Erfassung zweier physikalischer Größen, wie Schallgeschwindigkeit und Leitfähigkeit. Ist der Natronlauge-Gehalt zu niedrig, muss nachgeschärft werden. Wenn der Gehalt der Salze zu hoch ist, werden dieses ausgekreist, da sie sonst in der Anlage auskristallisieren und Düsen etc. verstopfen würden.
Einbau

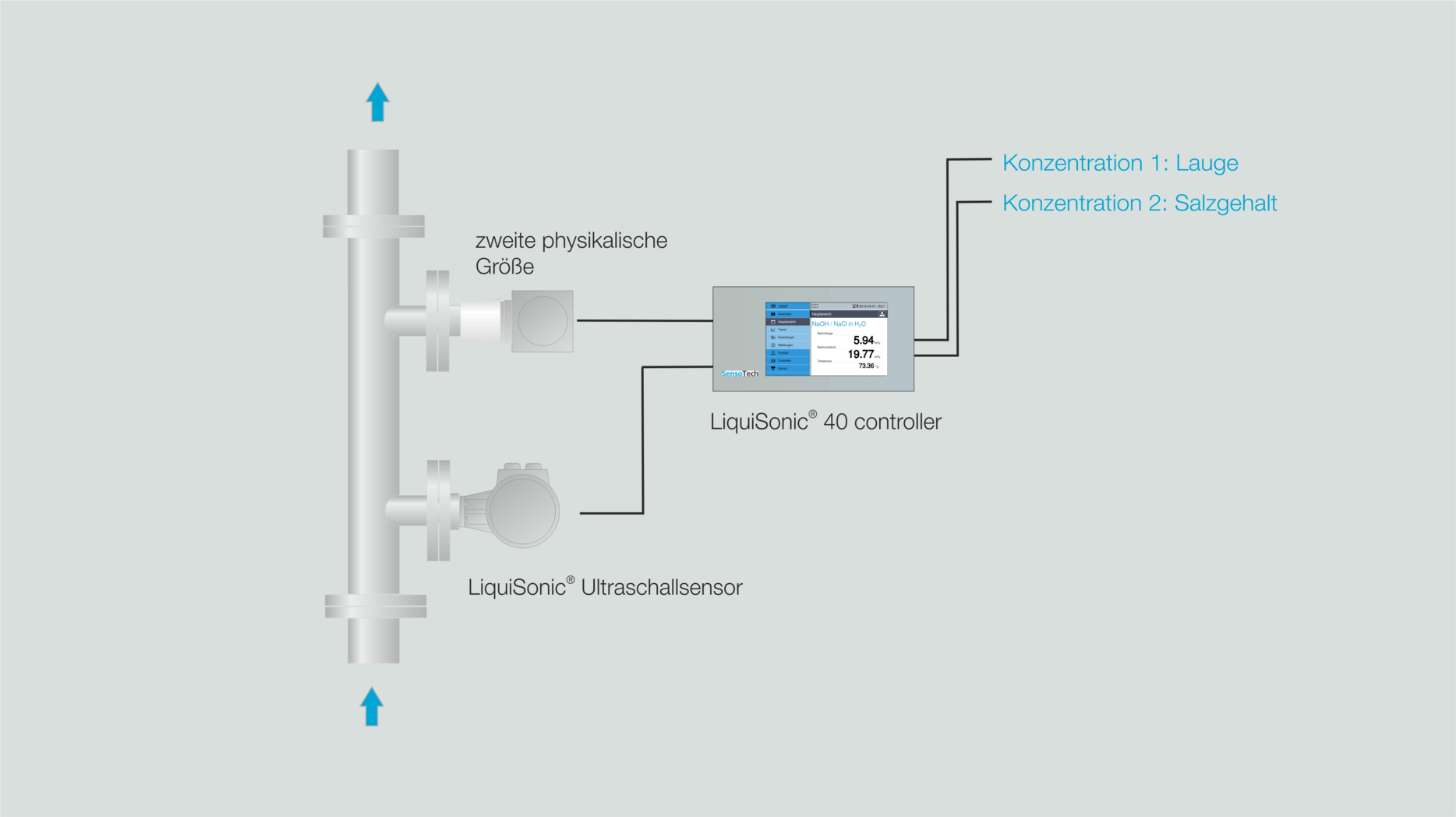

Die LiquiSonic® Tauchsensoren können leicht direkt in die Rohrleitung installiert werden. Eine übliche Einbaustelle befindet sich in den Rohrleitungen (DN80) vom Gaswäscher zum Regenerationstank. Die robuste Sensorkonstruktion und die Wahl von Sonderwerkstoffen, wie HC2000, sichern lange Prozessstandzeiten des Systems.
Der LiquiSonic® Controller 40 ist mit dem LiquiSonic® Ultraschall-Sensor sowie der Messeinheit für die zweite physikalische Größe verbunden. Der Controller zeigt im Hauptmenü die Konzentration der Natronlauge sowie der Salze an.
Typischer Messbereich:
- Konzentrationsbereich NaOH: 5 bis 20 wt%,
- Konzentrationsbereich Na2CO3/NaCl: 5 bis 30 wt%
- Temperaturbereich: 30 bis 60 °C
Kundennutzen
LiquiSonic®gewährleistet eine präzise inline Konzentrationsmessung mit permanenter Datenaufzeichnung. Durch die automatische Regelung der NaOH Konzentration im Bereich der maximalen Absorption des Gaswäschers steht stets eine ausreichende Menge Natronlauge im Havariefall bereit.
LiquiSonic®reduziert zeitintensive Labormessungen:
- Zeitaufwand: 1 h pro Tag
Durch die Vermeidung von Über- und Unterdosierung kommt es zur Einsparung von Materialkosten.
Zudem sichert das LiquiSonic® System eine gleichbleibende Anlagensicherheit - auch in Notfällen.
In der chemischen Industrie kommen immer häufiger Notfall-Gaswäscher (emergency vent scrubber) für die Absorption von giftigen bzw. umweltgefährlichen Emissionen zum Einsatz. Neben den klassischen Prozess-Gaswäschern liegt hier der Fokus auf der kontinuierlichen Sicherstellung der Anlagensicherheit, sodass auch in Notfällen überdurchschnittliche und hochkonzentrierte Mengen anfallender Gasströme zuverlässig chemisch gebunden werden können.
