Contrôle de la concentration d'huile dans le circuit frigorifique


Des décennies d'expérience montrent que les mesures dans la recherche, en particulier dans le circuit frigorifique, sont coûteuses et compliquées.
L'échantillonnage est souvent difficile ou impossible à réaliser. Par conséquent, le rapport entre l'huile et le réfrigérant doit être estimé par des méthodes indirectes.

L'objectif est de découvrir l'efficacité d'un système de réfrigération en fonction de la concentration d'huile.
Les informations tirées des mesures permettent de savoir comment se déroulent les processus dans le compresseur et quand il n'est plus opérationnel.

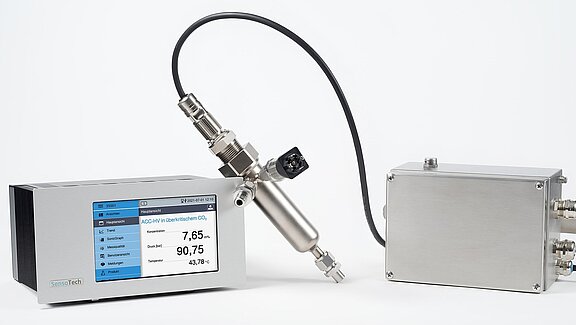

Afin d'effectuer les mesures de la manière la plus précise possible, SensoTech a développé la solution en ligne LiquiSonic® OCR, qui offre des avantages imbattables.

Et si le rapport entre l'huile et le réfrigérant pouvait être connu à tout moment et avec une grande précision ?
Et si le rapport huile/fluide frigorigène pouvait être déterminé sans avoir recours à un échantillonnage coûteux ?


Avec LiquiSonic® OCR, des informations complètes sur le processus de réfrigération sont disponibles en permanence. La connaissance permanente de la concentration assure un contrôle optimal du processus, tandis que l'approche rapide du rapport optimal huile/réfrigérant réduit le temps de réglage.


Contactez-nous

Le rapport optimal entre le réfrigérant et l'huile avec LiquiSonic®. L'OCR a déterminé efficacement

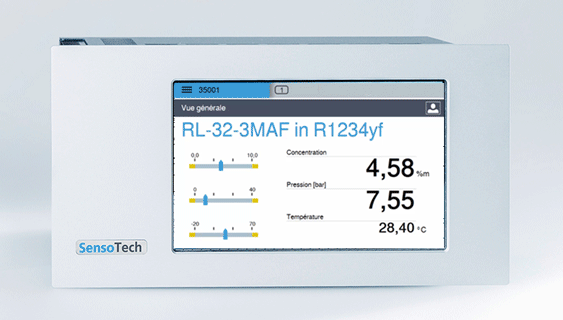

SensoTech permet d'avoir à tout moment des connaissances précises sur la concentration d'huile de compresseur dans le réfrigérant. Les mesures précises en ligne éliminent la nécessité d'un échantillonnage coûteux et sujet aux erreurs. échantillonnage. Les valeurs mesurées sont disponibles à tout moment et sont mis à jour toutes les secondes.

Haute précision pour le contrôle de l'huile dans le circuit frigorifique

SensoTech accorde la plus grande importance à la précision des valeurs mesurées lors de la surveillance de la concentration d'huile. La détermination de la concentration d'huile est basée sur des mesures de pression, de température et de vitesse du son dans le réfrigérant liquide. Ce principe de mesure très précis permet de régler avec exactitude le taux de circulation d'huile souhaité.

Détermination continue de la concentration d'huile au lieu de valeurs mesurées ponctuelles

Le grand avantage de la surveillance en ligne de l'état des huiles est la disponibilité permanente des valeurs mesurées. Grâce à la mise à jour des données seconde par seconde, l'opérateur a une connaissance exacte de la concentration d'huile mesurée à tout moment. L'ajustement fastidieux de la concentration d'huile dans le circuit appartient désormais au passé.

Surveillance d'une large gamme de réfrigérants avec un dispositif de mesure des réfrigérants

SensoTech convainc avec des solutions de processus durables et complètes. Au total, jusqu'à 32 ensembles de données produits (modèles de calcul) peuvent être stockés dans le contrôleur.
Ainsi, il est facilement possible de surveiller une large gamme de réfrigérants avec LiquiSonic®. Grâce aux décennies d'expérience et de production des appareils de mesure, il ne reste pratiquement aucun réfrigérant qui n'ait pas encore été mesuré par SensoTech.

Réfrigérants déjà mesurés

  • R134a
  • R407c
  • R410A
  • R744
  • R1234yf
  • R1234ze
  • R290 (Propan)
  • R1233zd (E)
  • R407A
  • R404A
  • R454-B
  • R454-C
  • R717 (Ammoniak

Huiles de compresseur déjà mesurées

  • D11
  • ND12
  • PAG
  • ACC-HV
  • POE 68

Support holistique pour l'analyse de l'huile dans le circuit frigorifique

Grâce à nos nombreuses années d'expérience, nous sommes en mesure de comprendre précisément les processus et de répondre aux exigences des clients.

Toujours à ses côtés:


spécification de la tâche de mesure

Tout d'abord, le support à mesurer est discuté avec l'utilisateur. Au cours de ce processus, les ingénieurs de SensoTech vérifient si la combinaison de réfrigérant et d'huile est déjà disponible dans la base de données existante. Si ce n'est pas le cas, la faisabilité de la mesure est déterminée dans le laboratoire interne.


clarification de la spécification pour la mesure de l'huile dans le réfrigérant

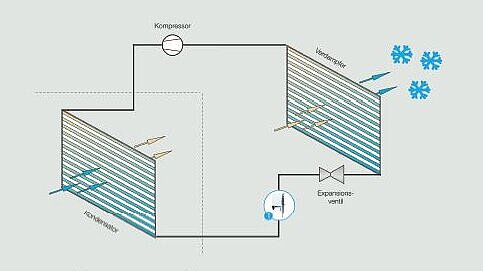

Une fois que la tâche de mesure est claire, les détails sont précisés. Entre autres, si des matériaux spéciaux, des variantes d'installation ou des accessoires particuliers sont nécessaires pour la surveillance dans le circuit frigorifique. Le système ROC LiquiSonic® développé pour cette application, par exemple, dispose déjà d'une tête de mesure spéciale et d'un récipient adaptateur. Cet équipement permet une intégration sans problème dans le circuit frigorifique.


qualification de l'installation sur site au niveau du circuit frigorifique

Si vous le souhaitez, SensoTech peut prendre en charge l'ensemble du processus. Nos ingénieurs d'application contrôlent l'installation correcte du système de mesure et vérifient que les premières mesures se déroulent correctement.


une formation et un perfectionnement réguliers

SensoTech propose des webinaires et des cours de formation supplémentaires pour diverses applications. L'opérateur a ainsi la possibilité de se familiariser à l'avance avec le système de mesure ou de découvrir de nouvelles fonctions par la suite.


fourniture de nouveaux ensembles de données pour l'huile dans le réfrigérant

Le système de mesure LiquiSonic® n'est pas limité à un réfrigérant ou une huile spécifique. Dans le cadre des investigations, différents réfrigérants, tels que le réfrigérant R32 et R134a, sont analysés dans le laboratoire interne de SensoTech. L'utilisation d'un autre réfrigérant à un stade ultérieur ne pose pas de problème. Pour ce faire, SensoTech calcule simplement un nouvel ensemble de données, le charge sur le contrôleur et la teneur en huile du nouveau réfrigérant peut être déterminée.


conseils sur les projets de suivi

Si vous avez des questions sur les projets ou sur les demandes ultérieures, les personnes compétentes de la Commission européenne sont à votre disposition. L'équipe compétente de SensoTech est à vos côtés.

Exemple d'application pratique de réfrigérants déjà mesurés

Il existe d'innombrables réfrigérants utilisés dans le monde entier. En tant que société active au niveau mondial, SensoTech a déjà mis en œuvre d'innombrables projets avec des partenaires.



Contrôle du taux de circulation de l'huile dans le réfrigérant R410A

  • Principalement utilisé dans la réfrigération, la climatisation et les pompes à chaleur dans les bâtiments.
  • Détermination en ligne très précise de la concentration d'huile
  • Réfrigérant de remplacement pour les systèmes R22 interdits

SensoTech - Analyse du réfrigérant R1234yf

  • 357 fois plus respectueux du climat que les autres réfrigérants utilisés
  • Utilisé pour remplacer le R134a dans les nouvelles voitures.
  • Utilisé dans les systèmes de climatisation automobile
  • Plus efficace à des températures plus élevées

Mesure de l'huile dans le réfrigérant R134a

  • interdit dans les voitures neuves au sein de l'UE, donc souvent utilisé en dehors de l'Europe
  • utilisation mondiale dans les systèmes de climatisation automobile
  • Le R134a est la référence standard dans le monde entier

FAQ pour la détermination de la concentration de l'huile réfrigérante

Si vous avez des questions sur la mesure de la concentration d'huile dans les circuits frigorifiques ou sur le système de mesure LiquiSonic® OCR, la compétente équipe  SensoTech est à votre disposition.

Questions fréquemment posées :


Pourquoi est-il problématique de prélever un échantillon pour déterminer la concentration du mélange réfrigérant-huile?

Le prélèvement d'un échantillon pour déterminer la concentration est imprécis et peu pratique, car il interfère avec le système fermé. En général, les réfrigérants se volatilisent dès qu'ils entrent en contact avec l'air. Les échantillons représentent environ un litre. L'analyse est effectuée en laboratoire. La concentration d'huile dans le réfrigérant à déterminer n'est disponible qu'après un temps considérable et n'est, de plus, qu'un instantané. La quantité d'échantillon manquante garantit que la valeur de mesure déterminée ne reflète pas la concentration actuelle. Le système doit d'abord se réinstaller. La surveillance en ligne et en temps réel est donc préférable à l'échantillonnage.


A quoi sert l'huile dans un système de réfrigération ?

L'huile du système de réfrigération lubrifie le compresseur et veille à ce qu'il fonctionne sans problème et ne subisse aucun dommage. Il faut veiller à ce que le rapport de mélange entre l'huile et le réfrigérant soit parfait. La règle est la suivante : aussi peu d'huile que possible, mais autant que nécessaire. Un excès d'huile peut, entre autres, réduire la capacité de refroidissement.


Que se passe-t-il s'il y a trop d'huile dans le système de climatisation ?

S'il y a trop d'huile dans le système de climatisation, la capacité de refroidissement sera réduite. Ainsi le système de climatisation ne fonctionne que de manière limitée, ce qui signifie qu'il faut plus de temps pour atteindre la température souhaitée ou que la température souhaitée ne puisse pas être atteinte.


Quel type d'huile est utilisé dans le réfrigérant ?

Il existe une variété de combinaisons d'huile et de réfrigérant qui sont utilisées dans différents compresseurs. Le type exact d'huile utilisé dépend entièrement du fabricant du compresseur, car les compresseurs respectifs ne sont adaptés qu'à certaines huiles.


Le réfrigérant du climatiseur peut-il être remplacé par un autre ?

Si les mesures peuvent être effectuées dans n'importe quel réfrigérant connu, tous les réfrigérants ne peuvent pas être utilisés dans tous les climatiseurs. Si un réfrigérant autre que le précédent est utilisé, il peut attaquer et endommager les joints du compresseur.
