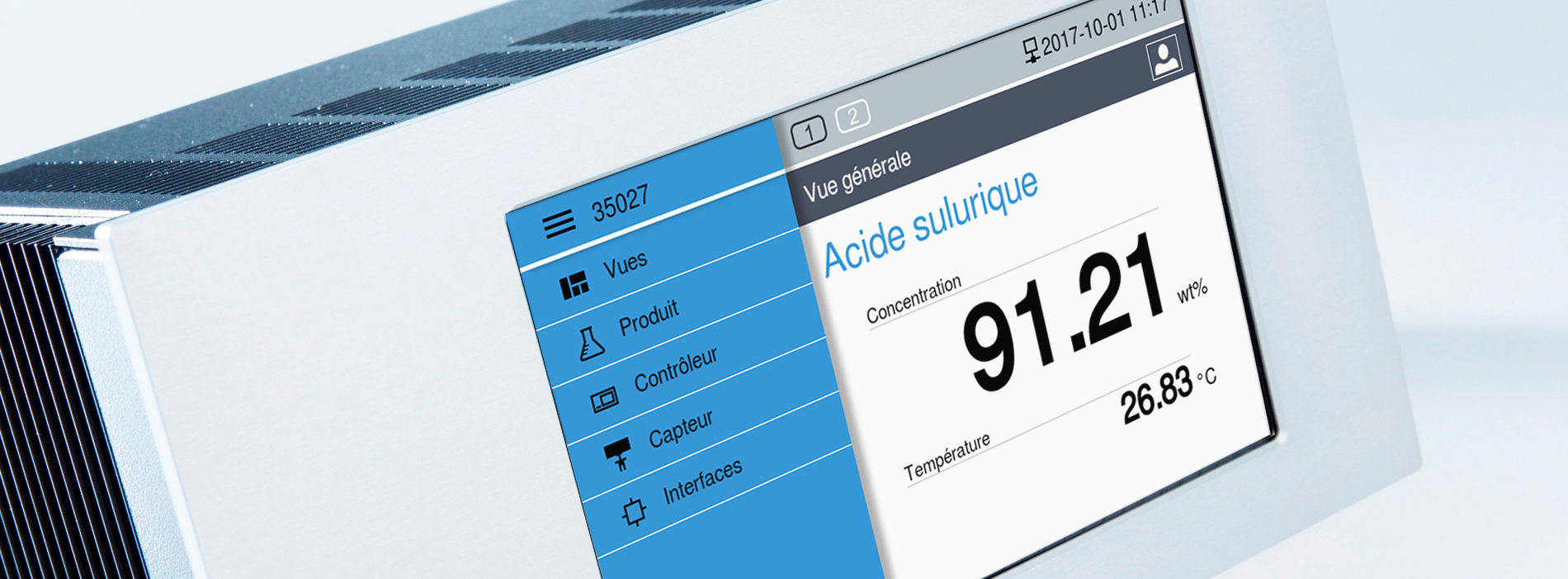

Contrôleur
L'écran tactile haute résolution offre à l'utilisateur un confort technique optimal et un clavier virtuel qui prend en charge les caractères latins, asiatiques et cyrilliques. Les fonctions de menu et d'affichage sont clairement structurées, la navigation est intuitive et simple. Une représentation graphique des tendances informe rapidement et clairement sur le déroulement actuel du processus. La gestion des utilisateurs par mot de passe ainsi qu'un journal de données et d'événements stable et complet rendent le système extrêmement fiable et sûr.
Une multitude d'interfaces disponibles en option assure une intégration facile dans presque tous les environnements de processus. De plus, le contrôleur peut être commandé via une connexion navigateur avec un PC ou une tablette.
Caractéristiques
- La toute dernière technologie de microprocesseur avec écran tactile TFT haute résolution pour une utilisation confortable et une lisibilité optimale dans toutes les conditions d'éclairage
- IP65 à l'avant, en option en tant que rack 19" ou intégré dans un boîtier de terrain
- Entrées/sorties de courant, entrées/sorties numériques ainsi qu'interfaces TCP/IP et bus de terrain
- Ethernet, interface série et connexion USB
- 2 Go de stockage SSD pour un enregistrement stable des données de mesure et une journalisation des événements
- Représentation de tendance multicanal
- Interface utilisateur multilingue et clavier virtuel incluant des caractères latins, asiatiques et cyrilliques
- Gestion des utilisateurs par mot de passe
- SonicGraph® (Représentation du signal sonore) pour une optimisation dans des conditions de mesure difficiles (par exemple, bulles de gaz)
- Lecture du journal des données et des événements
- Lecture des fiches techniques de l'appareil
- Gestion de différents ensembles de données produits
- Calcul et chargement de ses propres ensembles de données produits
- Télécommande de l'appareil via un navigateur avec PC ou tablette
Variantes de contrôleur
Classe de type | Caractéristiques |
---|---|
Contrôleur 40 | Le contrôleur 40 est utilisé pour l'analyse de systèmes multicomposants (lessive-sel-eau, acide-sel-eau), notamment dans les laveurs de gaz et les installations de neutralisation. |
Contrôleur 30 | Le contrôleur 30 est équipé d'une interface capteur performante. Il peut ainsi être couplé avec jusqu'à 4 capteurs, offrant ainsi des solutions particulièrement économiques pour l'équipement de plusieurs points de mesure. |
Contrôleur 20 | Le Contrôleur 20 est la variante économique. Il dispose d'un équipement réduit par rapport au Contrôleur 30 et peut être connecté à un capteur via son interface numérique. |
Fonctions

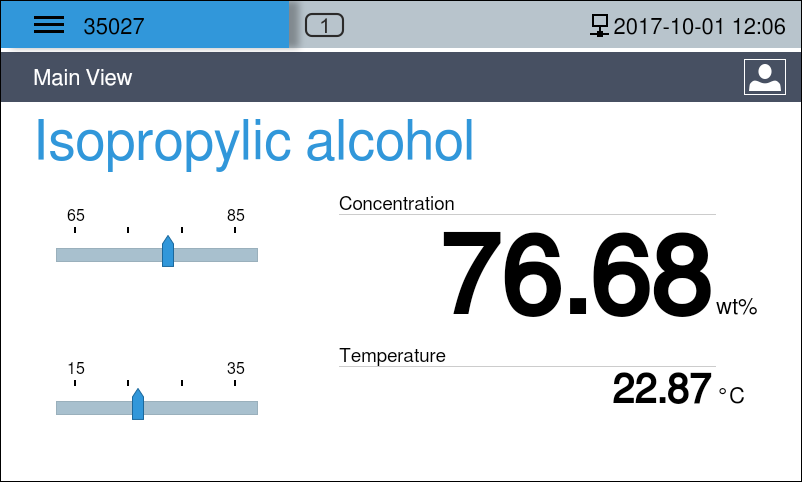

Affichage clair
L'affichage principal du contrôleur donne un aperçu rapide du produit actuellement réglé, de sa valeur mesurée et de la température du liquide au point de mesure.
L'affichage des limites dans la partie gauche de l'écran permet une détection rapide des écarts de mesure. Si une limite est dépassée, la broche indiquant la valeur mesurée actuelle change de couleur et devient rouge.
Représentation des tendances
La représentation des tendances de la concentration, de la densité ou de la température actuelles offre des informations claires et permet un suivi facile du processus.
Gestion de plusieurs ensembles de données produit
Le contrôleur peut stocker les ensembles de données ou paramètres de 32 produits par défaut ou un maximum de 99 produits en option. La commutation vers un autre produit se fait par le menu de sélection. Ainsi, le même appareil peut être utilisé pour mesurer la concentration ou la densité de différents liquides de processus. Le nom du produit peut être modifié individuellement. Il est possible de nommer le liquide ou le point de mesure.
Étalonnage
Le calcul de la concentration peut être adapté aux conditions de processus par un étalonnage spécifique au produit. Cela se fait via un menu d'étalonnage convivial.
Navigation de menu conviviale
Le contrôleur offre une variété de paramètres et de fonctions. Tous les paramètres peuvent être facilement réglés via une « structure arborescente » et des menus.
Journal des événements et alertes
L'appareil dispose d'une auto-surveillance automatique. Toutes les alertes sont affichées en texte clair et enregistrées dans le journal des événements. Le journal des événements peut être consulté ou suivi directement sur l'appareil. Par exemple, il est documenté quel utilisateur a étalonné quel produit avec quelle valeur à quel moment.
Gestion des utilisateurs
La sécurité du système est d'une grande importance. Le contrôleur offre la possibilité d'une gestion des utilisateurs. Plusieurs utilisateurs avec différents droits peuvent être définis. Cela garantit que seules certaines personnes de l'entreprise peuvent effectuer certaines actions, par exemple des calibrations.
SonicGraph®
Les capteurs à ultrasons permettent avec l'option SonicGraph® la représentation du signal de réception ultrasonore. Cette fonction permet d'observer très confortablement les conditions de mesure. SonicGraph® est extrêmement utile dans des conditions de mesure difficiles comme le suivi de la polymérisation. Mais même en présence de bulles de gaz dans le liquide, le capteur peut être optimisé pour la tâche de mesure.
Multilinguisme
Le fonctionnement du contrôleur est possible dans différentes langues et la saisie de texte peut se faire en caractères latins, asiatiques ou cyrilliques.
Langues disponibles :
Allemand, Anglais, Français, Espagnol, Portugais, Russe, Chinois, Japonais, Polonais
Fonction multi-sites de mesure
Le Contrôleur 30 offre la possibilité de gérer jusqu'à 4 capteurs. Ainsi, les valeurs mesurées peuvent être affichées dans une vue à 2 ou 4 capteurs pour plusieurs sites de mesure.
Affichage multicomposants
Le Contrôleur 40 permet le calcul et l'affichage de deux concentrations indépendantes dans un mélange à 3 composants. Les grandeurs physiques ainsi que les concentrations peuvent être affichées.
Variantes
Les variantes suivantes du contrôleur sont proposées :
Caractéristique | C20 | C30 | C40 |
---|---|---|---|
Nombre de capteurs par contrôleur |
1 |
4 |
1 |
Analyse à 3 composants |
√ |
||
Programme d'application Cristallisation |
|||
Programme d'application Polymérisation |
|||
Affichage |
Tactile |
Tactile |
Tactile |
Boîtier |
Métal |
Métal |
Métal |
Représentation des tendances |
√ |
√ |
|
Enregistrements de produits |
16 |
99 |
99 |
Changement de produit interne / externe |
√ |
√ |
√ |
Nom du produit modifiable |
√ |
√ |
|
Utilisation en plusieurs langues |
√ |
√ |
√ |
Journal avec 30 000 lignes de données |
√ |
√ |
|
Journal des événements |
√ |
√ |
|
Gestion des utilisateurs |
optionnel |
optionnel |
|
SonicGraph® | optionnel |
optionnel |
optionnel |
Sortie analogique pour la concentration |
√ |
√ |
√ |
Sortie analogique pour la température |
√ |
√ |
√ |
Sorties analogiques |
2 |
4 |
4 |
Entrées analogiques |
1 |
4 |
4 |
Sorties de commutation |
2 |
6 |
6 |
interface série |
√ |
√ |
√ |
interface USB |
√ |
√ |
√ |
interface Ethernet |
optionnel |
optionnel |
optionnel |
interface bus de terrain |
optionnel |
optionnel |
optionnel |
accessoires du contrôleur
Le contrôleur est conçu pour être intégré dans des panneaux de commande. Il est également disponible dans un boîtier 19" 4U.
Pour pouvoir installer le contrôleur sur le terrain, des boîtiers en plastique, en acier inoxydable ou pour les zones Ex sont disponibles, répondant de manière optimale aux conditions locales.
Avez-vous des questions ?
Le contrôleur constitue l'interface entre le capteur et l'opérateur. En tant qu'unité d'évaluation, le contrôleur prend en charge la visualisation des données de processus, gère les ensembles de données pour le calcul de la concentration et permet l'étalonnage ainsi que l'ajustement des données de mesure.
