En la producción de papel y pasta de papel, se utilizan tanto el proceso de sulfito ácido como el de sulfato alcalino para despulpar la madera. En este proceso, las fibras de madera se disuelven del material natural y se separan de los demás componentes, como la lignina. Por razones ecológicas y económicas, los productos químicos utilizados deben reciclarse.
El objetivo de este proceso es reconstruir la soda cáustica (NaOH) y el sulfuro de sodio (Na2S) y generar energía, calor y vapor, reducir al mínimo los daños al medio ambiente.
El licor de cocción que contiene lignina (licor negro) producido durante el processo se espesa y se quema. Además de la recuperación de energía y vapor, se produce una masa fundida que se deposita en el fondo de la caldera y se regenera en varias etapas de reciclaje. El licor verde resultante del agua y la masa fundida se convierte en licor blanco que contiene NaOH mediante la adición de cal en la etapa de recaustificación, que se utiliza de nuevo para dividir la lignina.
Gracias a la tecnología de medición LiquiSonic®, el tratamiento del licor verde se puede supervisar en línea en varios puntos y se puede determinar la concentración para la siguiente recaustificación.
Las aplicaciones en la industria de la pulpa y el papel establecer un alto nivel de exigencias a todos los sistemas. Nuestros especialistas en aplicaciones diseñan los sensores para satisfacer las condiciones esperadas. El robusto método de medición, que funciona sin piezas móviles ni sellos, convence por sus insuperables tiempos de funcionamiento. Dependiendo del diseño, los sensores de velocidad del sonido soportan temperaturas de hasta 130°C. Se utilizan materiales y recubrimiento altamente resistentes para garantizar una larga vida útil.
El análisis en línea de las concentraciones de licor verde mediante la tecnología de medición LiquiSonic® permite añadir cal de forma selectiva. Esto significa que las etapas individuales del proceso, como la dilución de la masa fundida para formar el licor verde y su almacenamiento y clarificación, pueden supervisarse permanentemente y controlarse automáticamente. Se eliminan los retrasos causados por el ensayo y los análisis de laboratorio. Este eficaz control del proceso se traduce en un aumento de la calidad.
Medición sin LiquiSonic®
La medición del licor verde no es una tarea fácil, debido a la condiciones ambientales rudas y a las condiciones difíciles de medición. En las plantas estan las temperaturas altas de hasta 100 °C y se utilizan líquidos agresivos y corrosivos. Adicionalmente los medios a medir tienen una alta viscosidad y pegajosidad. Hay una alta proporción de partículas sólidas e impurezas, así como sólidos en suspensión que tienden a cristalizar y, por tanto, dificultan una medición adecuada.
Sin la medición continua de la concentración mediante LiquiSonic® sólo se dispone de instantáneas de los valores de concentración. El muestreo manual admite errores causados del hombre. Además, el tiempo que transcurre entre el muestreo y la disponibilidad de los resultados hace que el proceso no sea suficientemente controlable. En consecuencia, las deficiencias de calidad son frecuentes.
Medición con LiquiSonic®
Con LiquiSonic®, la solución de SensoTech, se incrementa la calidad del producto, ya que se conocen con precisión en todo momento los ratios relevantes del proceso de licor verde. Las mediciones no se realizan de forma selectiva, como en el caso del muestreo, sino a intervalos de un segundo a lo largo de todo el proceso. El resultado es que no hay desfase entre la medición y el resultado, lo que significa que se puede reaccionar muy rápidamente ante las desviaciones, por ejemplo, en forma de re-dosificación.
Además de ahorrar tiempo, la medición en línea tiene otra ventaja: la influencia del error humano se reduce al mínimo, ya que los valores medidos pueden integrarse en el sistema de control del proceso. La medición posterior de la cal es más precisa gracias a la automatización, lo que lleva a un proceso aún más eficiente. Esto reduce el consumo de cal, lo que conlleva una reducción de los costes. El muestreo múltiple y la espera de los resultados de la medición de la concentración pertenecen al pasado.
Además, el sensor LiquiSonic® no esta afectado por las partículas o impurezas depositadas. Los sensores LiquiSonic® son especialmente robustos gracias a su recubrimiento especial de polímero, que permite trabajar con medios agresivos y corrosivos. Tras la instalación y la adaptación del sistema de medición al proceso, no es necesario realizar ninguna limpieza, mantenimiento o calibración.
Aplicación
El material de partida en el reciclaje cáustico es el licor negro de la caldera de recuperación. La masa fundida formada durante la combustión se sedimenta y debe disuelve con agua o con un licor blanco fino. El licor verde resultante contiene Na2S y Na2CO3, está caliente y a menudo se almacena en un tanque separado. A continuación, se clarifica y se almacena en un tanque de recogida de licor verde. El licor verde preparado se convierte en NaOH con cal viva en la unidad de caustificación.
Mediante el análisis de los sensores LiquiSonic® en cuestión de segundos, se pueden supervisar y controlar permanentemente las distintas etapas del proceso, como la dilución de la masa fundida en licor verde y su almacenamiento y clarificación. Así, este eficaz control del proceso sirve tanto para aumentar la calidad como para regular económicamente la adición de cal.
Instalación de la tecnología de medición LiquiSonic® en el proceso de licor verde

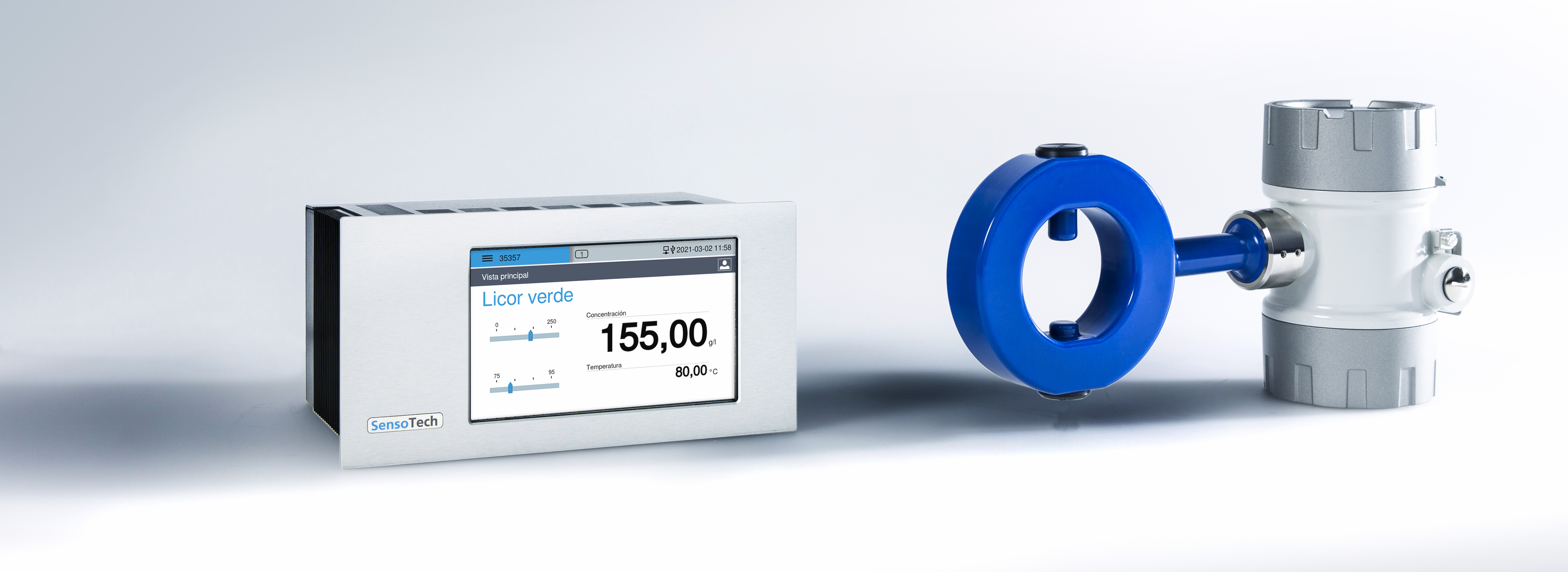

Los sensores de brida de LiquiSonic® se instalan directamente en las tuberías de transporte de licor verde. El recubrimiento de PFA garantiza muchos años de precisión en las mediciones a pesar de los líquidos de proceso alcalinos y calientes y de la tendencia a los depósitos. El controlador LiquiSonic® 30 puede conectarse con hasta 4 sensores para supervisar el licor verde en varios puntos de medición simultáneamente:
- después del tanque de solución
- antes de la clarificación
- después de la clarificación o antes de la recaustificación
Rangos de medición típicos:
Concentración: 0 - 30 m% o 950 - 1200g/l
Temperatura: 5 - 95 °C
Valor del cliente
El sistema de medición LiquiSonic® ofrece numerosas ventajas en la producción de pulpa y pulpa, especialmente en el tratamiento de licor verde:
- funciona estable y sin necesidad de mantenimiento, a pesar de la tendencia del licor verde a depositarse
- reducción de los costes de mantenimiento y limpieza, sin necesidad de accesorios de limpieza
- determinación precisa de la concentración en el licor verde, así como en el licor blanco y negro
- control trazable con registro de datos
- aumento de la seguridad operativa
