Le LiquiSonic® Technologie de mesure est utilisé dans les différents procédés et flux de production pour détecter la concentration et ainsi optimiser la qualité et la productivité. Un autre domaine d'application de la technologie de mesure se situe dans le processus en aval du séchage du gaz de chlore. Le gaz de chlore doit être débarrassé de ses teneurs en eau, car sinon il se forme de l'hydrate de chlore et le comportement à la corrosion augmente continuellement à un taux d'humidité supérieur à 30 ppm.
Avantage de la vitesse du son par rapport à la conductivité et à la densité
Application

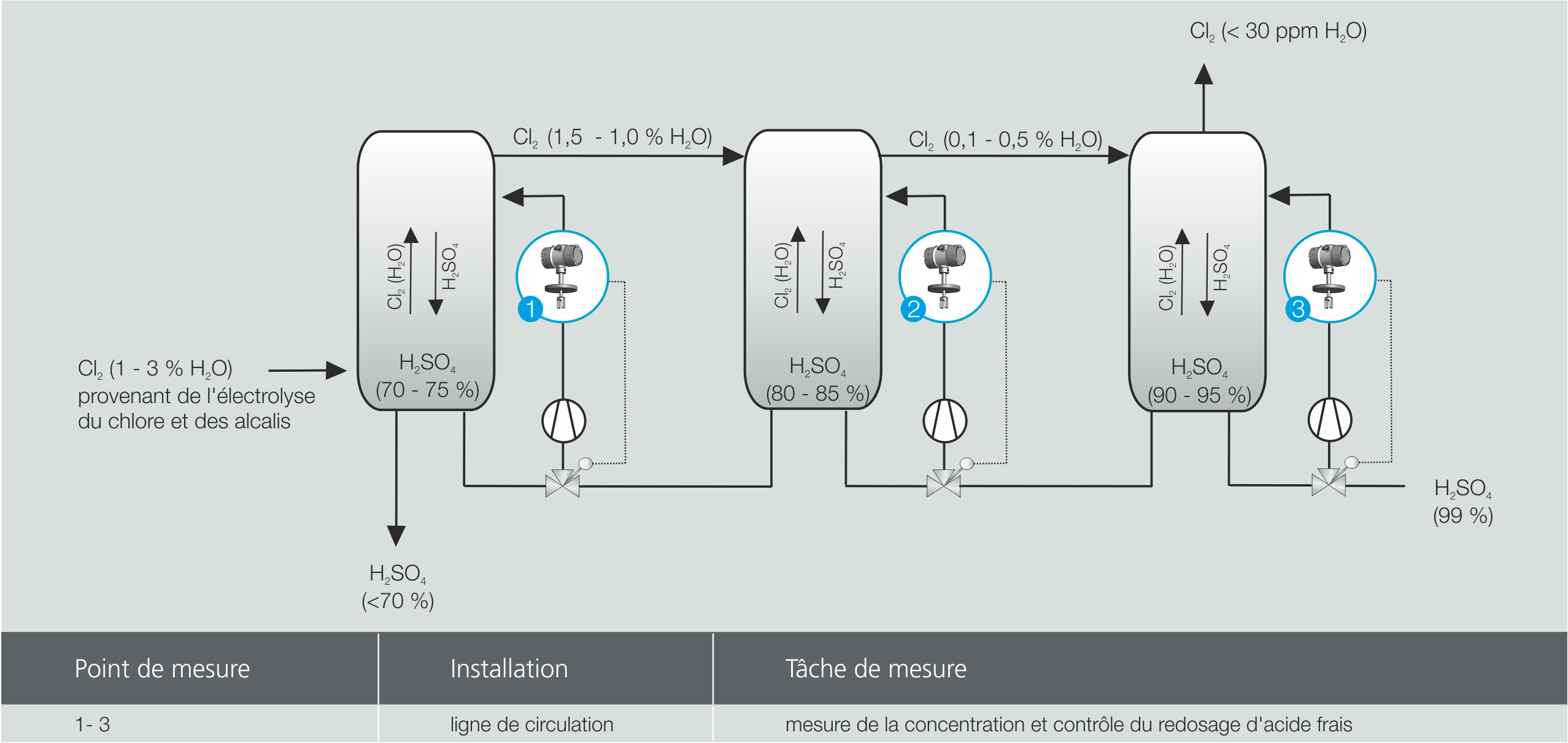

Le processus de séchage du gaz de chlore repose sur le passage du gaz à travers les colonnes d'absorption (scrubbers), dans lesquelles les teneurs en eau du gaz de chlore sont chimiquement liées par de l'acide sulfurique concentré (H2SO4) sont chimiquement liées. L'acide sulfurique est utilisé comme agent de séchage car il possède des propriétés hygroscopiques, c'est-à-dire une forte attraction pour l'eau.
Le chlore humide passe par plusieurs scrubbers pendant le séchage, où la concentration de H2SO4 augmente de scrubber en scrubber. Plus la concentration de H2SO4est élevée, plus l'efficacité de l'absorption (ou l'efficacité du séchage) est élevée. À cet égard, on trouve dans le dernier scrubber une H hautement concentrée2SO4 (90 – 96 %), car les teneurs en eau dans le gaz de chlore sont réduites à moins de 30 ppm. En éliminant les teneurs en eau dans le gaz de chlore, il y a une dilution de l'acide sulfurique dans les scrubbers. La H diluée2SO4 est conduite dans les scrubbers précédents avec des concentrations de H plus faibles.2SO4 conduites.
L'efficacité de ce processus de séchage influence considérablement la productivité et la qualité du gaz. Par conséquent, la mesure fiable de la concentration en acide sulfurique est d'une importance particulière.
Le système de mesure LiquiSonic® 30 permet de mesurer la concentration en acide sulfurique ainsi qu'une mesure de température très précise grâce à la vitesse du son. Grâce à l'analyse de concentration en ligne avec LiquiSonic® capteurs le processus de séchage du gaz chloré est analysable 24 heures sur 24 et garantit une analyse en temps réel précise de la concentration en acide sulfurique. Grâce à une surveillance précise de la concentration en acide sulfurique dans les tours d'absorption respectives à l'aide du système de mesure LiquiSonic® 30 l'efficacité souhaitée du séchage du gaz chloré est garantie à tout moment.
Installation
L'installation des capteurs se fait dans les conduites de transport DN80 des tours d'absorption.
Plage de concentration H2SO4: 70 % en poids à 100 % en poids
Plage de température H2SO4: 20 °C à 60 °C
Lors de l'utilisation dans l'acide sulfurique, les parties du capteur en contact avec le liquide sont en HC2000.
Avantages pour le client
LiquiSonic®permet une réduction des coûts de laboratoire en supprimant le prélèvement manuel d'échantillons :
- Temps requis : 3 h par jour
- Amortissement : environ 7 mois
Pour protéger les parties de l'installation contre la corrosion, la teneur en eau dans le gaz chloré doit être inférieure à 30 ppm. Grâce à la surveillance continue de l'acide sulfurique dans les laveurs respectifs, la pureté requise du gaz chloré (inférieure à 30 ppm H20) peut être garantie.
Chlore est l'un des produits chimiques de base les plus importants et figure parmi les produits chimiques les plus produits au monde. Le chlore est produit à grande échelle par l'électrolyse chlore-alcali. La matière première pour l'électrolyse est une solution aqueuse de chlorure de sodium (NaCl). Les sous-produits sont l'hydrogène et la soude caustique, qui sont également réutilisés en grandes quantités par l'industrie chimique. Dans le processus chlore-alcali, différentes méthodes électrolytiques sont utilisées, y compris le diaphragme, la membrane ou le procédé amalgamique.sont les technologies de production les plus courantes.
