Wareneingangskontrolle

Kontrolle und Produkterkennung

Der ständig wachsende Automatisierungsgrad bei der Warenannahme flüssiger Produkte erfordert messtechnische Lösungen zur sicheren Erkennung der Produkte bei der Anlieferung.

Downloads

Wareneingangskontrolle

Wareneingangskontrolle | 1 MB

Speisefett-Fraktionierung

Applikationsbericht Speisefettfraktionierung

Speisefett-Fraktionierung | 2 MB

Datenblatt Natronlauge

Datenblatt für Natronlauge-Applikationen

Datenblatt Natronlauge | 2 MB

Die Wareneingangskontrolle dient zur Absicherung der Rohstoffqualität von Säuren, Laugen und anderen organischen oder anorganischen Flüssigkeiten. Bei Anlieferung mehrerer Produkte müssen diese korrekt erkannt und deren Qualität und Konzentration geprüft werden. Außerdem wird das Sicherheitsrisiko durch eine Falschbefüllung minimiert, welches beispielsweise besteht, wenn aus Versehen eine Säure in einen Laugebehälter gefüllt wird und beide unter starker Hitzeentwicklung miteinander reagieren.
Durch die robuste LiquiSonic® Messtechnik kann der Wareneingang inline überwacht und die medienspezifische Schallgeschwindigkeit präzise ermittelt werden. Nur eine gleichbleibende Qualität der Ausgangsstoffe sichert eine gleichbleibende Qualität der Endprodukte.

LiquiSonic® Schallgeschwindigkeitsmessung beim Wareneingang

Anwendung

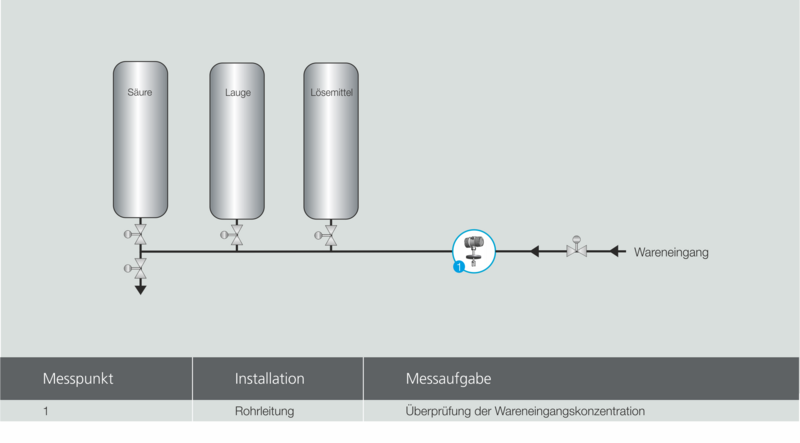

Beim Wareneingang werden die angelieferten Rohstoffe mittels Pumpen in die jeweiligen Tanks gefördert. Üblich sind Anlieferungen mittels Großpackmittel (IBC) oder direkt vom Tankwagen. Dabei ist es einerseits wichtig, dass es zu keiner Mischung verschiedener, eventuell hochreaktiver Stoffe kommt und andererseits ist eine Kontrolle der richtigen Konzentration der Ausgangsstoffe in engen Toleranzgrenzen notwendig. Die Flüssigkeitskonzentration wird direkt in einem Adapterstück am Produkteingang gemessen, bevor die Flüssigkeiten in die jeweilige Rohrleitung gelangen.

Durch den LiquiSonic® Tauchsensor kann nicht nur die Konzentration gemessen, sondern auch via Digitalausgang oder BUS-Schnittstellen zum Leitsystem eine Steuerung der Produktventile realisiert werden.

Einbau

Die LiquiSonic® Tauchsensoren können direkt in der Rohrleitung der Anlieferung installiert werden. Der Einbauort muss so gewählt werden, dass der Sensor vollständig mit Prozessflüssigkeit in Kontakt ist. Ratsam ist daher ein Einbau in Steigleitungen oder alternativ von unten bei teilgefüllten Leitungen. Die kompakte Sensorkonstruktion sichert lange Prozessstandzeiten des Systems.

Der LiquiSonic® Controller 30 kann mit bis zu 4 Sensoren verbunden werden. So ist es möglich zeitgleich mehrere Messstellen zu überwachen.

Mit Hilfe des LiquiSonic® Lab Systems sind alternativ auch punktuelle Messungen von Stichproben im Labor in Sekundenschnelle durchgeführt.

Möglicher Messbereich (abhängig von der jeweiligen Flüssigkeit):
Konzentrationsbereich: 0 bis 100 m%
Temperaturbereich: -20 bis 140 °C

Kundennutzen

Das inline Messsystem LiquiSonic® ermöglicht mittels Schallgeschwindigkeit eine genaue Produkterkennung und Analyse der Eingangskonzentration flüssiger Medien. Das sorgt für eine stabile Produktqualität und erhöht die Anlagensicherheit. Eine aufwendige Probenahme und die Analyse im Labor entfällt.

Die robuste Sensorkonstruktion ohne bewegliche Teile und ohne Dichtungen garantiert langfristig eine zuverlässige Eingangsanalyse und -überwachung. Bei Bedarf werden die medienberührende Sensorteile aus Sondermaterialien, wie Hastelloy C2000 hergestellt.

Weitere Vorteile für den Anwender sind:

  • Sekundenschnelle Wareneingangsuntersuchung
  • Produktqualität der Anlieferung überwachen
  • auch für explosionsgefährdete Bereiche
  • keine Verunreinigung von Tanks durch Fehlbefüllung
  • Erhöhung der Anlagensicherheit
  • Vermeidung von Anlagenkorrosion
  • Fehlerpotential
