Analizador de corte de agua

Uno de los primeros pasos en la producción de petróleo crudo es la separación del gas asociado y el agua producida del petróleo crudo extraído.

Descargar

Water Cut Analyzer

Water Cut Analyzer | 2 MB

Se utiliza en la industria farmacéutica y alimentaria, como fuente de energía y en la industria química. Las áreas de aplicación típicas son la producción de plásticos, fibras sintéticas, detergentes, agentes de limpieza. El petróleo crudo es un recurso para numerosas aplicaciones químicas.

El petróleo húmedo extraído es una mezcla de petróleo crudo, gas natural, agua salada y contaminantes. Para alcanzar la calidad requerida para su posterior procesamiento en una refinería, la mezcla debe pasar por una fase de purificación. La purificación se lleva a cabo en plantas de separación especiales en varias etapas de procesamiento. En la primera etapa de la purificación se extrae el gas natural del petróleo, y a continuación se separa el petróleo crudo del agua salada.

Separación de fases con el analizador LiquiSonic®

Aplicación

La eliminación del gas asociado tiene lugar en un separador de gas mediante el arremolinamiento de la mezcla a una mayor presión (condensación). El gas se escapa y se recoge por separado para su posterior procesamiento. Mediante el uso del analizador LiquiSonic® en el separador se puede determinar la cantidad de producto de la emulsión de agua (sal) producida por el petróleo. La emulsión de agua salada y aceite procesada se bombea a un "tanque de aceite húmedo" separado. Debido a la diferencia de densidad entre el aceite y el agua salada, las dos fases pueden ser separadas. El agua salada que se encuentra debajo del petróleo se bombea hacia afuera.

Teniendo en cuenta las velocidades sónicas características de las respectivas fases, la separación del agua salada del aceite puede ser fácilmente monitoreada con la tecnología de medición LiquiSonic®. Esto permite una separación de fases en cuestión de segundos.

Instalación

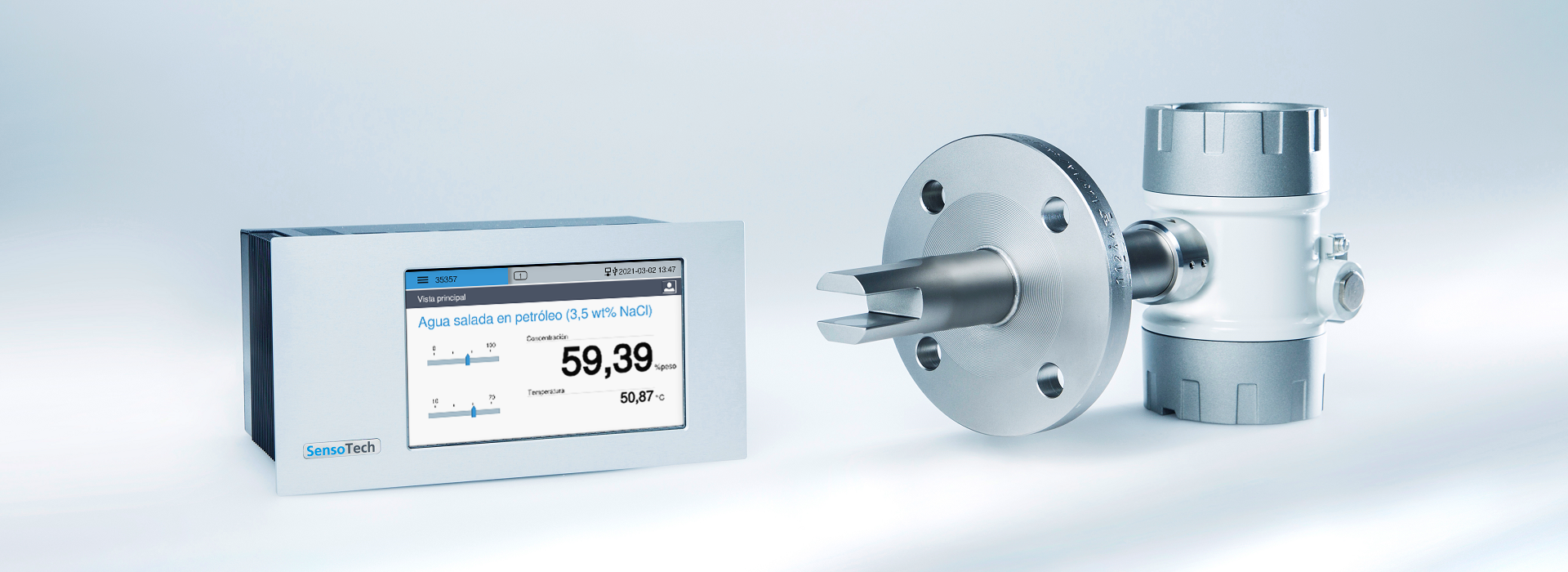

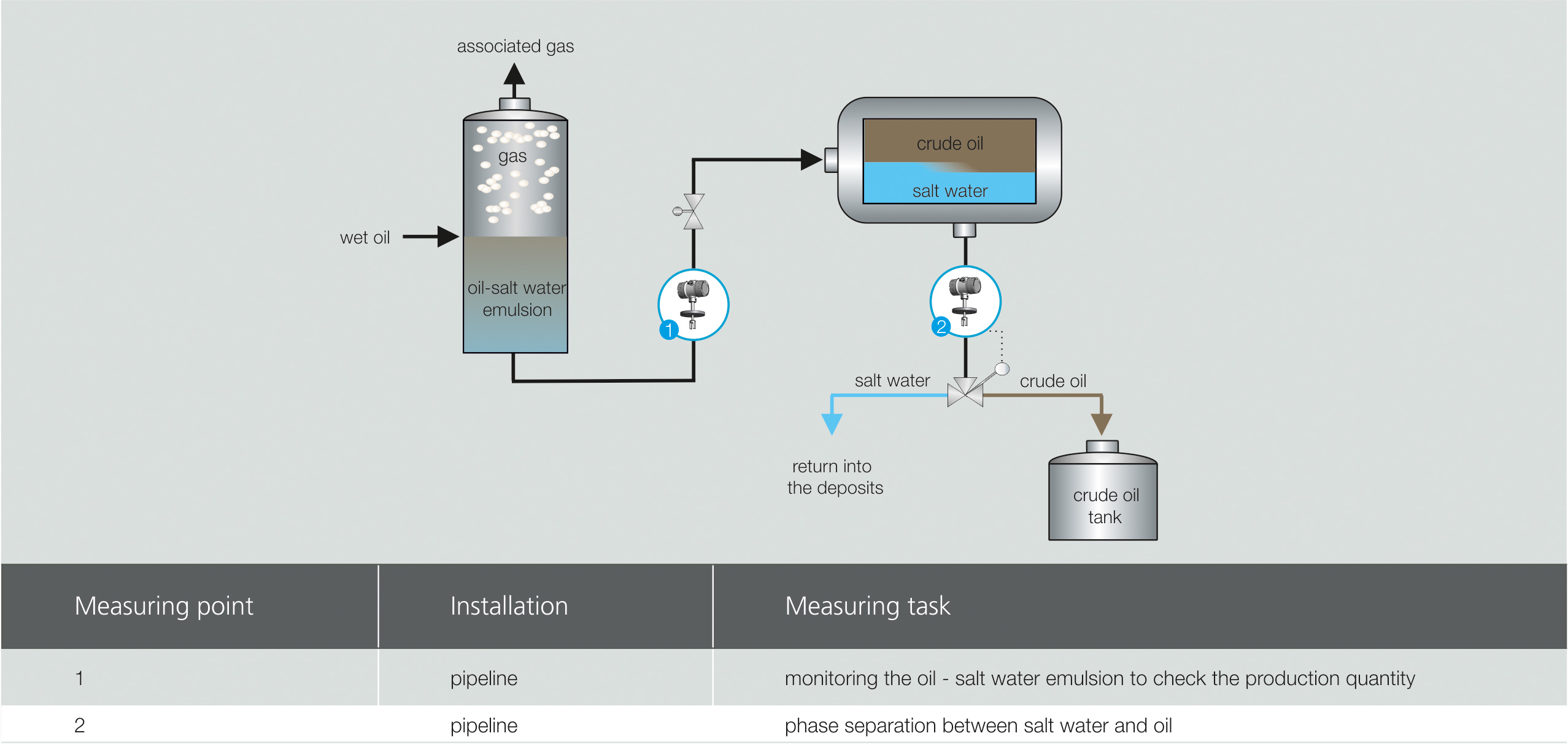

El sensor de inmersión LiquiSonic® puede instalarse fácilmente en la tubería de transporte después de la separación del gas. Otra opción de instalación es la salida del tanque de separación de fases. El sensor LiquiSonic® puede integrarse en una válvula de salida inferior para una rápida separación de fases sin cavidades. Utilizando el controlador LiquiSonic® 30, se pueden conectar hasta cuatro sensores, lo que permite monitorear simultáneamente en diferentes puntos de medición:

  • monitoreo de la concentración de la emulsión de agua salada y petróleo crudo (unidad de separación de gas)
  • detección y separación de fases

Rango de medición típico:
rango de concentración del petróleo crudo: 0 a 100 % en peso
rango de temperatura: 10 bis 70 °C (50°F a 160°F)

Valor para el cliente

La tecnología de medición LiquiSonic® garantiza una identificación exacta de las diferentes fases (aceite/agua) en todo momento con un tiempo de respuesta extremadamente rápido de menos de 1s. Esto asegura la calidad requerida para el procesamiento posterior en la refinería. Los analizadores LiquiSonic® aumentan el rendimiento de aceite mediante una separación precisa del agua salada.

Además, el volumen de producción por día puede determinarse a través del control de la concentración de la emulsión de aceite y agua salada durante la separación de gas.
