Secado de gas de cloro

La LiquiSonic® Tecnología de medición se utiliza en los diferentes procesos y corrientes de producción para detectar la concentración y así optimizar la calidad y la productividad. Otro campo de aplicación de la tecnología de medición se encuentra en el proceso posterior de secado de gas de cloro. El gas de cloro debe ser liberado de su contenido de agua, ya que de lo contrario se formará clorhidrato y el comportamiento de corrosión aumentará continuamente con un contenido de humedad superior a 30 ppm.

Ventaja de la velocidad del sonido sobre la conductividad y la densidad

Aplicación

El proceso de secado de gas de cloro se basa en la conducción del gas a través de las torres de absorción (scrubber), en las que el contenido de agua en el gas de cloro se une químicamente mediante ácido sulfúrico concentrado (H2SO4) El ácido sulfúrico se utiliza como agente de secado debido a sus propiedades higroscópicas, es decir, una fuerte atracción por el agua.

El cloro húmedo pasa por varios scrubbers durante el secado, donde la concentración de H2SO4 aumenta de scrubber a scrubber. Cuanto mayor es la concentración de H2SO4, mayor es la eficiencia de absorción (o efectividad del secado). En este sentido, en el último scrubber se encuentra una H2SO4 (90 – 96 %), ya que el contenido de agua en el gas de cloro se reduce a menos de 30 ppm. Al eliminar el contenido de agua en el gas de cloro, se produce una dilución del ácido sulfúrico en los scrubbers. El ácido sulfúrico diluido2SO4 se conduce en cada caso a los scrubbers anteriores con menores concentraciones de H2SO4 .

La efectividad de este proceso de secado influye significativamente en la productividad y calidad del gas. Por lo tanto, la medición confiable de la concentración de ácido sulfúrico es de particular importancia.
El sistema de medición LiquiSonic® 30 permite medir la concentración de ácido sulfúrico mediante la velocidad del sonido y realizar una medición de temperatura de alta precisión. A través del análisis de concentración en línea con LiquiSonic® sensores es posible analizar el proceso de secado de gas de cloro las 24 horas del día, garantizando un análisis preciso en tiempo real de la concentración de ácido sulfúrico. Mediante una supervisión precisa de la concentración de ácido sulfúrico en las respectivas torres de absorción con el sistema de medición LiquiSonic® 30 se garantiza la efectividad deseada del secado de gas cloro en todo momento.

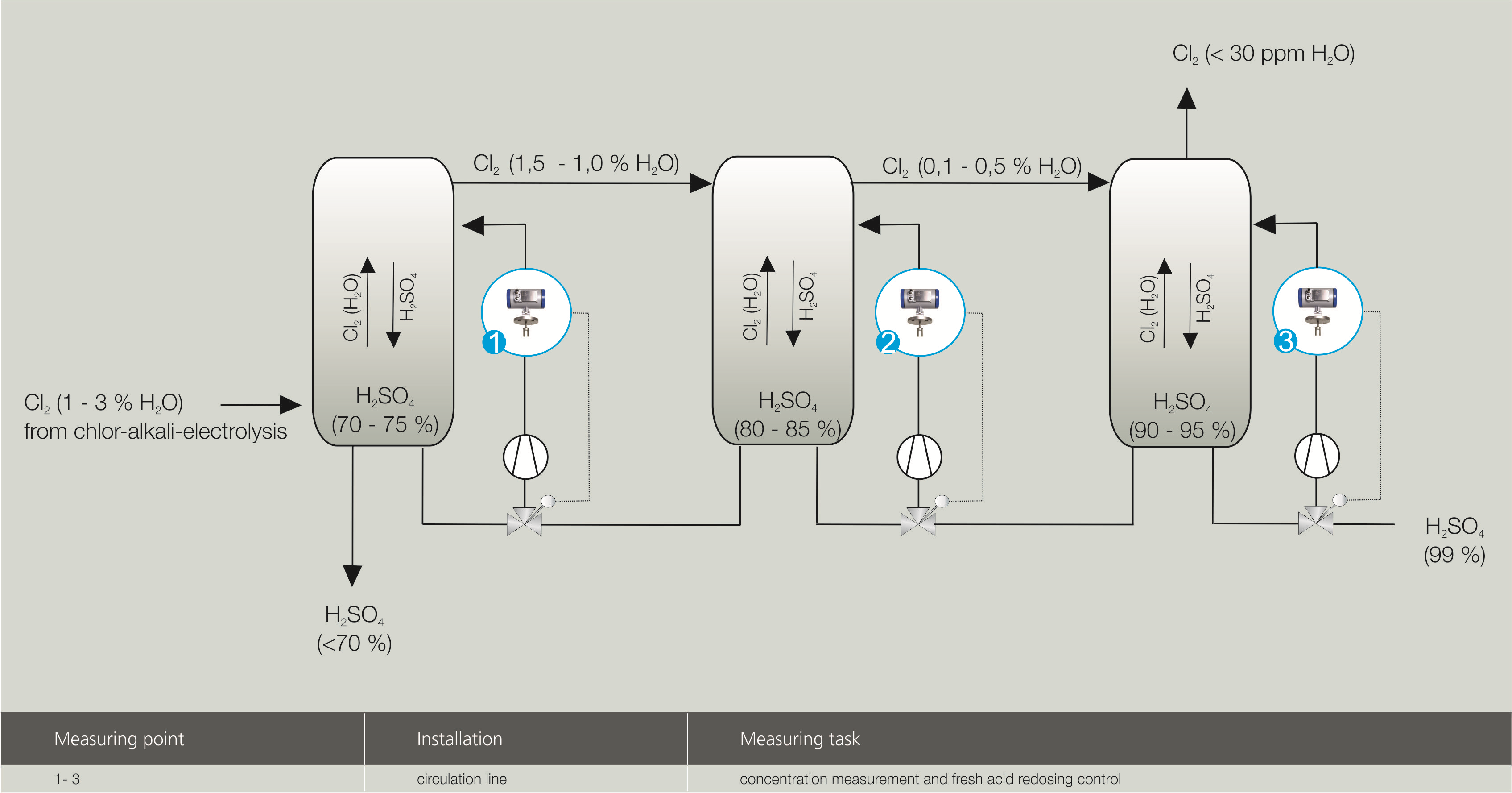

G1953

Instalación

La instalación de los sensores se realiza en las tuberías de transporte DN80 de las torres de absorción.

Rango de concentración H2SO4: 70% en peso a 100% en peso
Rango de temperatura H2SO4: 20 °C a 60 °C

Cuando se utiliza en ácido sulfúrico, las partes del sensor que entran en contacto con el líquido están hechas de HC2000.

Beneficios para el cliente

LiquiSonic®permite una reducción de los costos de laboratorio al eliminar la necesidad de muestreo manual:

  • Tiempo requerido: 3 horas por día
  • Amortización: aproximadamente 7 meses

Para proteger las partes de la planta contra la corrosión, el contenido de agua en el gas cloro debe ser inferior a 30 ppm. Mediante la monitorización continua del ácido sulfúrico en los scrubbers correspondientes, se puede garantizar la pureza requerida del gas cloro (menor de 30 ppm H20) se puede garantizar.

El cloro es una de las principales sustancias químicas básicas y es una de las sustancias químicas más producidas en todo el mundo. El cloro se produce a gran escala mediante la electrólisis cloro-álcali. La materia prima para la electrólisis es una solución acuosa de cloruro de sodio (NaCl). Como subproductos se producen hidrógeno y soda cáustica, que también son reutilizados en grandes cantidades por la industria química. En el proceso cloro-álcali se utilizan diferentes procesos electrolíticos, siendo el proceso de diafragma, el de membrana o el proceso de amalgama lastecnologías de producción más comunes.

Descargas

Secado de gas de cloro electrólisis de cloro-álcali

Secado de gas de cloro electrólisis de cloro-álcali | 2 MB
